接近开关传感器的定义

接近传感器，是代替限位开关等接触式检测方式，以无需接触检测对象进行检测为目的的传感器的总称。能检测对象的移动信息和存在信息转换为电气信号。在换为电气信号的检测方式中，包括利用电磁感应引起的检测对象的金属体中产生的涡电流的方式、捕测体的接近引起的电气信号的容量变化的方式、利石和引导开关的方式。 在JIS规格中，根据IEC60947-5-2的非接触式位置检测用开关，制定了JIS规格（JIS C 8201-5-2低压开关装置及控制装置、第5控制电路机器及开关元件、第2节接近开关）。在JIS的定义中，在传感器中也能以非接触方式检测到物体的接近和附近检测对象有无的产品总称为“接近开关”，由感应型、静电容量型、超声波型、光电型、磁力型等构成。在本技术指南中，将检测金属存在的感应型接近传感器、检测金属及非金属物体存在的静电容量型接近传感器、利用磁力产生的直流磁场的开关定义为“接近传感器”。码器。

特长

①由于能以非接触方式进行检测，所以不会磨损和损伤检测对象物。

②由于采用无接点输出方式，因此寿命延长（磁力式除外）采用半导体输出，对接点的寿命无影响。

③ 与光检测方式不同，适合在水和油等环境下使用检测时几乎不受检测对象的污渍和油、水等的影响。此外，还包括氟树脂外壳型及耐药品良好的产品

④ 与接触式开关相比，可实现高速响应

⑤ 能对应广泛的温度范围

⑥ 不受检测物体颜色的影响对检测对象的物理性质变化进行检测，所以几乎不受表面颜色等的影响。

⑦与接触式不同，会受周围温度的影响、周围物体、同类传感器的影响包括感应型、静电容量型在内，传感器之间相互影响。因此，对于传感器的设置，需要考虑相互干扰（→第1339页）。此外，在感应型中，需要考虑周围金属的影响，而在静电容量型中则需考虑周围物体的影响。

接近传感器原理

感应型接近传感器的检测原理

通过外部磁场影响，检测在导体表面产生的涡电流引起的磁性损耗。在检测线圈内使其产生交流磁场，并检测体的金属体产生的涡电流引起的阻抗变化进行检测的方式。般检测金属等导体。此外，作为另外一种方式，还包括检测频率相位成分的铝检测传感器，和通过工作线圈仅检测阻抗变化成分的全金属传感器。

＜定性的说明＞

在检测体一侧和传感器一侧的表面上，发生变压器的状态。

阻抗的变化，可以视作串联插入检测体一侧的电阻值的变化。（与实际状态有所差异，但易于定性分解）

静电容量型接近传感器的动作原理

对检测体与传感器间产生的静电容量变化进行检测。容量大小根据检测体的大小和距离而变化。一般的静电容量型接近传感器，对像电容器一样平行配置的2块平行板的容量进行检测的图像传感器。平行板单侧分别作为被测定物（处于想像接地状态），而另一侧作为传感器检测面。对这2极间形成的静电容量变化进行检测。可检测物体根据检测对象的感应率不同而有所变化，不仅金属，也能对树脂、水等进行检测。

磁力式接近传感器的动作原理

用磁石使开关的导片动作。通过将引导开关置于ON，使开关打开。

接近传感器分类

按检测方式选择的重点

接近传感器术语解说

标准检测物体

作为测定基本性能的检测物体，其材料、形状、尺寸等都有规定。

检测距离

用指定的方法移动标准检测物体，由基准位置（基准面）测出的至动作（复位）为止的距离。

设定距离

包括温度、电压的影响在内，可稳定使用的检测面与（标准）检测物体通过位置间为止的间隔。通常是（额定）检测距离的约70～80％。

差动（差动的距离）

标准检测物体与传感器的距离中，传感器「动作」时与「复位」时之间的距离差。

响应时间

t1:标准检测物体进入传感器的动作区域，传感器从处于「动作」状态到输出为ON的时间。

t2:标准检测物体离开传感器的动作区域，传感器的输出至OFF的时间。

响应频率

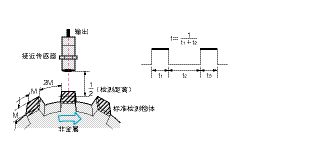

反复接近标准检测物体时，每秒钟检测随之产生的输出的次数。测定方法请参见附图。

屏蔽

该型号磁通集中在传感器的前部，检测线圈的侧面用金属覆盖。作为传感器的安装方法，可埋入金属中。

非屏蔽

该型号磁通广泛发生在传感器的前部，检测线圈的侧面未被金属覆盖。由于易受周围金属（磁性体）的影响，所以在选择安装场所时需多加注意。
