位移传感器的定义

所谓位移传感器，是利用各种元件检测对象物的物理变化量，通过将该变化量换算为距离，来测量从传感器到对象物的距离位移的机器。根据使用元件不同，分为光学式位移传感器、线性接近传感器、超声波位移传感器等。

位移传感器原理分类

①光学式位移传感器（智能传感器ZX-L-N系列等）

●概要

光源发出的光通过透镜进行聚光，并照射到物体上。物体发出的反射光通过受光透镜集中到一维的位置检测元件（PSD）＊上。如果物体的位置（距离测定器的距离）发生变化，PSD上成像位置将不同；如果PSD的两个输出平衡发生变化，PSD上的成像位置将不同，PSD的两个输出平衡会再次发生变化。如果将这两个输出作为A、B，计算A/（A＋B），并加上适当的拉线系数‘k’和残留误差‘C’，可求得

测得的值不是照度（亮度），而是A、B两个输出的位移量，因此即使与测定对象物之间的距离发生变化，受光光量发生变化也不会受影响，可以得到与距离的差、位置的偏移成比例的线性输出。

●PSD方式与CCD(CMOS)方式

PSD方式的原理特长：

将对象物上的光点光束投影到受光元件上时的重心位置换算为距离

CCD(CMOS)方式的原理特长：

分别检测对象物上的光点光束投影到受光元件上时的CCD(CMOS)的各像素的光量，并换算为距离。CMOS与CCD的差异CCD是指Charge Coupled Device（电荷传输元件）的略称，而CMOS则是Complementary Metal Oxide Semi-conductor（互补性金属氧化半导体）的略称。CCD是根据动作原理而命名的，CMOS则是根据构造而命名的。

●正反射方式和扩散反射方式

②线性接近传感器（智能传感器ZX-E系列等）

线圈中如通过交流电，则会产生磁通，如通过金属对象物，则会在对象物中产生一种涡电流，发出磁通，防止这种变化。其结果将使线圈的感应发生变化。这种感应的变化量是线圈与对象物之间距离的函数，作为结果，能测量对象物的距离位移。

 ③超声波位移传感器

由送波器向对象物发送超声波，通过受波器来接收其反射波。通过计算超声波从发送到接收为止所需的时间与音速之间的关系，来计算距离的方式。

位移传感器术语解说

分辨率
在测定对象物静止时，以距离来换算线性输出的摆动幅度，区别在数字输出时数据偏差的幅度和分辨率，称为重复精度。

直线性（线性）
线性输出相对于理想直线的误差。通常将其与整个测定范围（Full Scale：FS）相比，以百分比的形式来表示，如1％FS…。

温度特性

对应环境温度变化的线性输出变动量。通常将其与整个测定范围（Full Scale：FS）相比，以□％FS/℃的形式来表现。

例）0.03％FS/℃（FS＝20mm）

响应时间
物体的位移和宽度是在步进变化时的线性输出。为了使模拟输出在10～90％内变化，以「响应时间」来表现所需的时间。

响应时间
物体的位移和宽度是在步进变化时的线性输出。为了使模拟输出在10～90％内变化，以「响应时间」来表现所需的时间。

「响应时间」与「分辨率」下图为一般的「位移」「响应时间」「分辨率」的关系。

希望正确测定位移时，请推迟响应时间的设定。（这时响应性降低）

希望得到快速响应性时，请加快响应时间的设定。（这时分辨率降低）

使用注意事项

●安装时

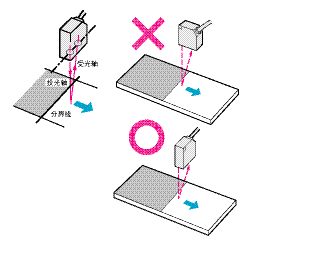

对材料颜色存在差别的对象物的位移测定

对象物的材料和颜色存在明显差别时，请按下图所示的方法，使投光轴和受光轴的连线与被测物的分界线平行，这样可减少测定误差。

在窄导槽及凹部的位移测定

当待测物的周围被内墙围住或呈凹状、导槽状时，请按下图所示的方法安装，切勿使投光轴、受光轴被墙面遮挡。

旋转物体的位移测定

测定旋转物体时，如将投光轴与受光轴的连线与旋转轴平行安装，即可最大限度地避免旋转体的上下波动、位置偏移等的影响。

对有段差对象物的位移测定

当对象物有段差时，将投光轴与受光轴的连线与段差边缘平行安装，可最大限度地避免段差边缘的影响。

传感器探头部与周围的墙面

如受到来自墙面的反射光，会产生误差。如无法远离墙面安装时，请按下图所示的方法，使投光轴与受光轴的连线与墙面平行安装。此外，为减少墙面反射，还可进行消除光泽的黑色粉刷，也能起到一定效果。
