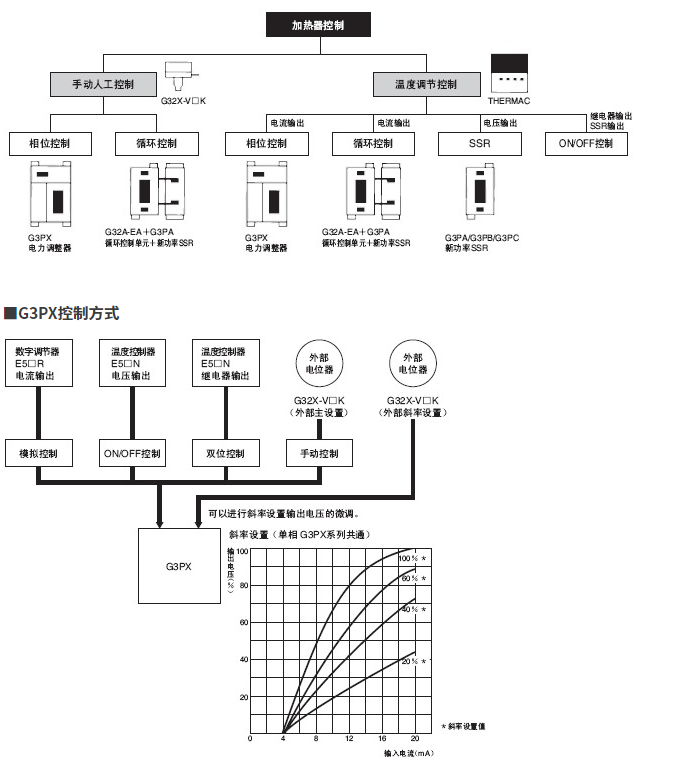

■加热器控制的种类

●什么是模拟控制
接收温度控制器的电流输出4～20mA的信号，调整电能使其顺畅，进行精密的加热器控制。可以通过设定外部（内部）斜率进行微调。

●什么是ON/OFF控制
接收温度控制器的电压输出信号，通过ON/OFF控制加热器。可以通过设定外部（内部）斜率进行微调。

●什么是双位控制
可以通过外部电位器任意设定高电平、低电平2个输出量，可以通过温度控制器的继电器输出切换High-Low。

●什么是手动控制
通过外部电位器，手动调整输出量。

●ON/OFF控制

●循环控制

●相位控制（单相型的情况）

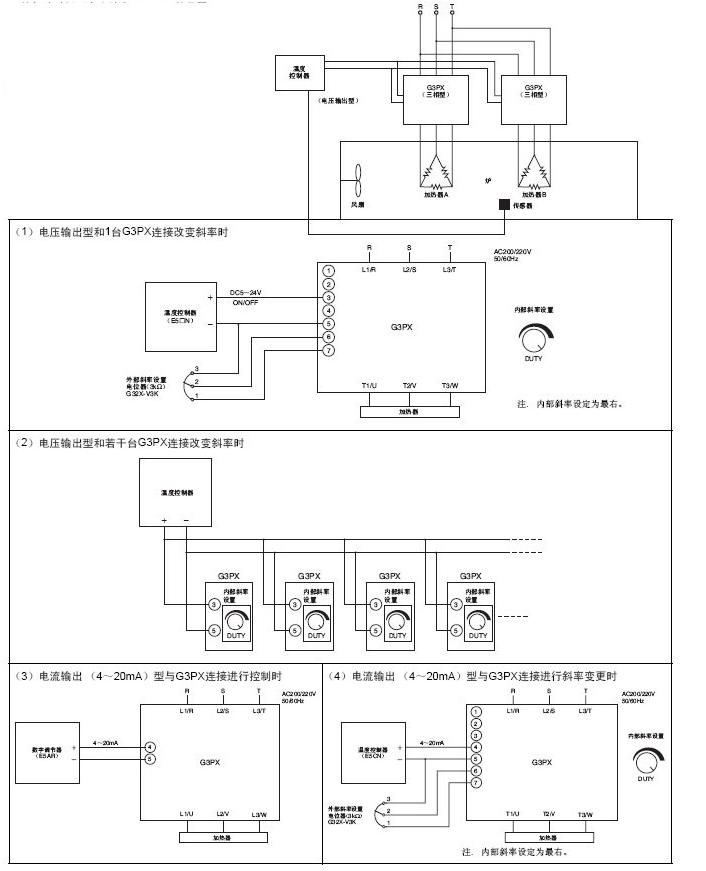

■G3PX三相型与电子温度控制器的连接例

·软起动时间可自由地在0.5～10秒范围内设定，因此可实现加热器的长寿命。
·1 个温控器控制若干个加热器时，通过 斜率设定，可改善温度的差别[(2) 的连接例]。
例. 由于热干扰导致B点的温度高于A点时，可以通过将加热器B的斜率设定改为比加热器A稍小，由此来取得A和B的温度均等。

电力调整器用语说明

●相位控制
·每半个周期输出量会发生变化，因此可以实现超高精度的温度控制。（下图表示单相型）

三相型采用3臂型相位控制方式。
·可以接收温度控制器的电流输出 (4～20mA) 信号，模拟控制输出的电能。通过更为精细的控制，能有效控制外扰，热冲击也较少，因此可以延长加热器的寿命。

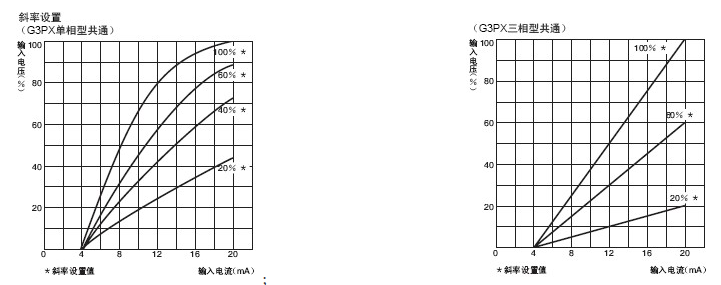

●斜率设置
如右图所示，通过内部或外部电位器调整输出变化量的功能。如果是电炉，在使用相对于炉面积容量较大的加热器时会导致过冲。可以通过斜率设置电位器抑制过冲。
例如，如果在5kW的加热器中设定60%的 斜率，将作为3kW Max.使用。

●软启动
该功能抑制负载电源ON时的接通电流，使起动电流变流畅。特别对卤素灯接通电流较大的负载有效。（下图表示单相型）

●BASE UP
即使输入信号处于OFF状态下，也能维持 一定的ON状态进行预热。对初始温度上升较慢的机器有效。

●恒定电流功能
对于接通电流非常大的现象（长时间软启 动也不能抑制），自动抑制接通电流，保护加热器及系统。

电力调整器 使用注意事项

●关于负载
·G3PX为阻性负载专用
·关于变压器负载
由于变压器的初级为感性负载，因此请避免进行直接控制。

●关于安装
G3PX的质量约为5kg（三相60A型），因此安装时，请不要使其掉落下来，以免损坏。

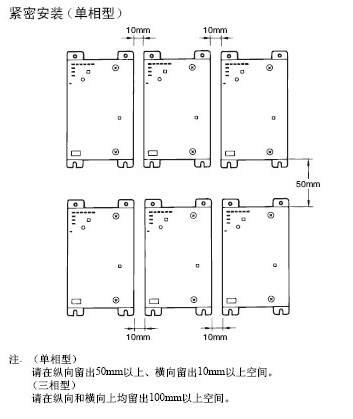

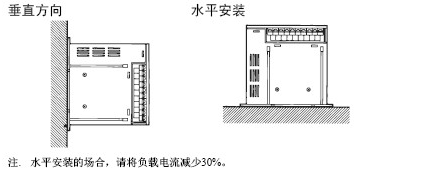

●关于安装方法

●关于配线
·请使用截面积符合电流值的导线。
·请务必在切断电源的状态下进行配线。即使在OFF的状态下， G3PX也可能有漏电流，会引起触电。
·如果用同一配管或导管对高压动力线和G3PX进行配线，会受到感应，导致误动作或破损。请另外选择配管。

●关于端子紧固转矩
输出端子
20A型：1.47N　
40A型：2.45N　
60A型：4.12N　
端子台
单相型：0.98N　
三相型：0.6N　
各端子的紧固转矩如上所示。
请务必在配线后安装保护盖。

●关于故障检出的配线
若由G3PX故障检测用继电器的输出使上位的断路器或接触器动作进行保护时，请将G3PX的电源从断路器或接触器的上位配线。

●关于测量仪器

用有效值表示交流电路的电压、电流。

●关于动作显示
电平显示器用来表示负载相位，精确度不太高，请注意。
●关于斜率设置

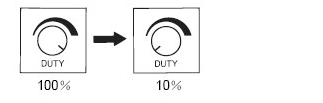

·使用内部斜率设置时，向左转斜率渐渐变小。

·使用外部斜率设置时，请将内部斜率设置为100%。

●关于CT单元
·每个系列CT单元的机种不同。请按以下组合使用。
G3PX-2□0EH系列 →G32X-CT□□
G3PX-2□0EHN系列 →G32X-CT□□HN
G3PX-2□0EC系列 →G32X-CT□□C
G3PX-2□0D□□系列 →G32X-CT□□C
·多台加热器断线检出型（EHN系列） /恒定电流型（EC系列） / 三相型在额定电流50%以下使用时，请增加CT单元的绕线匝数后使用。
（例）
50％：2匝
25％：4匝
恒定电流型中，如果CT的匝数过多，过电流检出功能可能工作。
●关于外部主设置电位器
外部主设置电位器有2kΩ、3kΩ两种。请按以下组合使用。
G3PX-2□EH系列 →G32X-V3K （3kΩ）
G3PX-2□0EUN系列 →G32X-V2K （2kΩ）
G3PX-2□0EHN系列 →G32X-V2K （2kΩ）
G3PX-2□0EC系列 →G32X-V2K （2kΩ）
G3PX-2□0D□□ →G32X-V2K （2kΩ）
●关于BASE UP功能（EUN、 DU、 DH型）
BASE UP输出在温度控制器0mA输出时（温度控制器OFF）和4mA 输出时不同。
●关于器件盒的更换
请不要在没有器件盒的状态下通电。
●关于加热器断线检出（EH、EHN型）

加热器断线检出不会在下述相位以下检出，请注意。（DH、DC型）加热器断线检出功能需要70%以上的电压输出。

●关于电源（限于单相型）
100V端子上连接200V时，内部的变压器和温度保险丝（不可更换）会熔断，导致无法动作。
●关于单相电源（限于三相型）
不能在如下所示的单相电源电路中使用。

●其他
·不能使用3台单相型控制三相负载。控制三相负载，请务必使用三相型。
·关于单相型-EH、-EHN、-EC，如果在三相电源中，并列使用多台二相电源时，请使用同一二相电源。可能引起断线检出、过电流检出、报警的误动作。因此，需要在这些情况下使用时，请垂询。

补充说明

20、40A型的输出元件中使用三端双向可控硅开关元件，原理上容易受到电源畸变的影响，在该情况下，输出会变得不稳 定。（60A产品使用半导体开关元件，因此不容易受到影响）。另外，在电流容量不足、使用多台电力调整器时容易发生电源畸变。特别是在三相开路三角形接线情况下使用时，有时各相 中会发生电源畸变，引起误动作。此时，请按上图所示，统一 在一个相位上使用。
·三相型中，三相负载失去平衡，输出电压会变得不稳定，因此使 用时请保证负载电流平衡比在0.9以内。
·三相型中，请在配线时避免主电路接线的R.S.T的相位错误。否则不能正常动作。请在连接后确认是否正确动作后再使用。

确定方法

请将输出电压设置在约50%左右，确认各相之间的电压是否基本相等。
如果相序不同，输出电压会不均一。（DH、DU型）

检出灵敏度不同。请正确设定 ┻ － △切换。
