要想得到加湿器的最佳加湿效果，产生的蒸汽必须以统一的方式均匀地输送到所需加湿的房间/风道，在这过程中没有喷射水滴和看得见的凝露，使用送风式蒸汽分配器和线型蒸汽分配器。蒸汽分配器要根据所需要加湿的空间来选择。如果蒸汽是直接输送到所需加湿的环境中(房间、仓库等)，使用的送风式蒸汽分配器必须带可调节的风扇。另一方面，若蒸汽是输送到风道或是空气处理系统，则必须使用线型
蒸汽分配器，利用风道里的空气流速度来给所加湿空间加湿。
8.1 环境蒸汽分配器:送风式蒸汽分配器
送风式蒸汽分配器，用于直接向所需加湿的环境加湿，可以安装在加湿器上(参考
图8.a)，或者分开安装，但通过蒸输送管连接（参考图8.b）。
附图中推荐了一组最小安装距离，在安装时供参考，原则是送风式蒸汽分配器的安
装应避免所加湿的气流在蒸汽被完全吸入前直接接触人、照明和电气设备、天花板
及低温的表面。
关于送风式蒸汽分配器更多的使用和安装细节参考其指导手册。
蒸汽分配器在冷库的使用
使用送风式蒸汽分配器可以给冷库加湿，但要确保它是在它的工作范围限定值内工
作。冷藏间的工作温度应在-10 °C到+40 °C之间，而相对湿度不得超过80%。如果这些
条件不能满足，则可以用直线型蒸汽分配管给冷藏间输送蒸汽。
不管采用哪种方式，两种蒸汽分配方式都应注意不能让蒸汽直接接触来自冷冻系统
的低温气流以免形成冷凝。
风道里的使用的蒸汽分配器：线形和集中喷射式 (OEM)
风道里的蒸汽分配器，蒸汽分配器必须与将加湿器的功率和风道的横截面相称。因
此，CAREL提供两个系列的线型蒸汽分配器：一类是铝管，带塑料末端。
图8.c和8.d列出了分配器的尺寸。
表8.a列出了根据所用的加湿器，建议的蒸汽分配器的类型和最小数值。
注意：如果对于能使用的蒸汽分配器而言（支架上标示的数值），风道不够宽，则
将蒸汽软管分成两个。
*：组件可包括30x40x30 “Y” 型接头，代码为UEKY000000，将一根40 mm蒸汽输出管换成
两根30 mm蒸汽输出管；
**：自2005年1月1日起，用于蒸汽软管的组件可包括 40x40x40 “Y” 型接头，代码为
UEKY40x400 ， 将一根40 mm蒸汽输出管换成两根40 mm蒸汽输出管；
DP***D**R0 - 线形蒸汽分配器

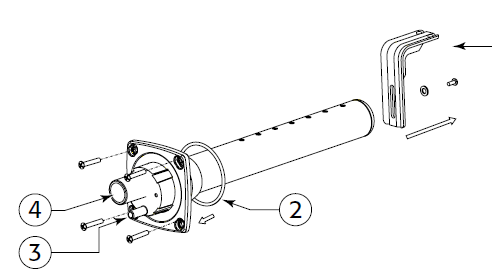

线型蒸汽分配器的安装(参考图8.d)：
• 参考图8.a和图8.b的模板尺寸，在安装风道的墙壁上钻一组孔；
• 把蒸汽输出口朝上插入风道里；
• 用3个螺栓把蒸汽分配器的法兰垫栓紧；
要使冷凝水回流到冷凝排水管(参考冷凝排水管安装)，在安装蒸汽分配器时将其稍
微倾斜（如图8.c，至少2°-3°），使入口接口比闭口端更近，因此，必须恰当地支撑
住。
