NTC015WP00带有调节功能的H型控制模式
带有调节功能的加湿器配置了静态继电器，根据控制需要，在0-100%之间进行调
节。同样，通过RS485通讯线加湿器也可以和CAREL的加湿器远程控制面板连接或者是远监控系统连接。它由下面三种不同的模式控制：
a) 从动控制，控制信号来自外部调节器。
加湿器蒸汽产量由外部调节器R (图7.d) 控制，外部调节器R把调节器信号传送给
控制模块，控制模块在程序里已设置好可以接收下面任一种调节信号：(参考加
湿器控器制)
• 电压信号：0 - 1Vdc; 0 - 10Vdc; 2 - 10Vdc；
• 电流信号：0 - 20mA; 4 - 20mA。
外部调节器的参照点必须连接到接线端子排I的6I端口，控制信号连接在5I端口(图
5.e)。为避免在控制中干扰，外部调节器的接地点必须和控制器的接地点连接在一
起。
b) 自动调节控制，控制信号来自环境相对湿度传感器(也可能是放在蒸汽输送管道
里的限制湿度传感器)

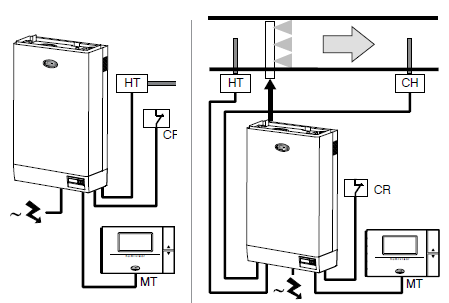

这种结构中 (参考图7.f) ，相对湿度传感器HT与主控板连接，根据测量的相对湿
度进行完全的控制。
还可以在出口风道放置一个限制湿度传感器（参考图7.g），具有这种结构的，
有典型的空气处理系统，主控板与相对湿度传感器HT连接，进行完全的控制，
根据风道出口的由专门的湿度传感器(CH)测量的值限制蒸汽产量。
如图7.h所示，用CAREL传感器连接：
• 只有一个相对湿度传感器；
• 在出口风道中放置一个限制湿度传感器；
可用于室内的CAREL传感器
DPWC111000
用于风道
DPDC110000
DPDC210000
特殊应用环境
DPPC210000
DPPC110000
该控制系统可以连接非CAREL的有源探头，参考使用不同品牌的传感器。
编码：
1. HT: CAREL湿度传感器（入口传感器）
2. CH: CAREL 限制传感器（出口传感器）
3. HT: CAREL湿度传感器（入口传感器）
7.4.3 用于蒸汽浴室的带有调节功能T型控制模式
这种控制模式的特点是内部自动控制，主控板与温度探头TT连接(图7.i)。
这一模式根据内部所连接的温度传感器测得的温度进行完全控制。
图7.4.3.2所示，连接CAREL传感器，代码为ASET030001，测量温度的范围为-30到90 °C (
图7.j.A)，或者是SST00B/P40(参看图7.j.B)。CAREL推荐的传感器，输出为0 - 1V。
控制信号必须连到接线端子排端口5I上，它的接地参照点(GND)是端口6I。
该控制系统可以连接非CAREL的有源探头，参考使用不同品牌的传感器。
