热电偶欧姆龙E5CZ/E5CZ-U

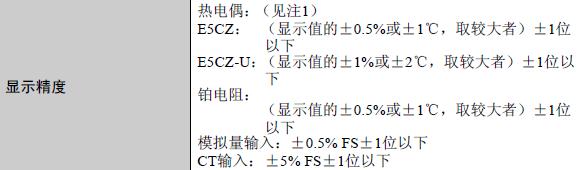

热电偶：（见注1）
E5CZ： （显示值的±0.5%或±1℃，取较大者）±1位
以下
E5CZ-U：（显示值的±1%或±2℃，取较大者）±1位以
下
铂电阻：
（显示值的±0.5%或±1℃，取较大者）±1位
以下
模拟量输入：±0.5% FS±1位以下
CT输入：±5% FS±1位以下
温度的影响
（见注2）
R、S和B热电偶输入：
（PV的±1%PV或±10℃，取较大者）±1位以下
其它热电偶输入：
（PV的±1%或±4℃，取较大者）±1位以下
*-100℃或以下的K传感器为±10℃
铂电阻输入：
（PV的±1%或±2℃，取较大者）±1位以下
模拟量输入：
（FS的±1%）±1 位以下
电压的影响
（见注2）
延时
热电偶/铂电阻输入的型号（通用输入）：
0.1 ～ 999.9 EU （以0.1 EU为单位）
模拟输入的型号：
0.01 ～ 99.99% FS （以0.01% FS为单位）
比例带 (P)
热电偶/铂电阻输入的型号（通用输入）：
0.1 ～ 999.9 EU （以0.1 EU为单位）
模拟输入的型号：
0.1～999.9% FS （以0.1% FS为单位）
积分时间 (I) 0 ～ 3999 s （以1 s为单位）
微分时间 (D) 0 ～ 3999 s （以1 s为单位）
控制时间0.5, 1 ～ 99 s （以1 s为单位）
手动复位值0.0% ～ 100.0% （以0.1%为单位）
报警设定范围-1999 ～ 9999 （小数点位置取决于输入类型）
采样时间250 ms
信号源电阻的影响
热电偶：0.1℃/Ω以下（100 Ω以下）（见注3）
铂电阻：0.4℃/Ω以下（10 Ω 以下）
绝缘电阻20 MΩ 以上 （500 VDC时）
绝缘强度2,000 VAC, 1 min为50 或 60 Hz （不同极性的带电端子之
间）
抗冲击性故障10 ～ 55 Hz， X、Y和Z方向上10 min为20 m/s2
损坏10 ～ 55 Hz， X、Y和Z方向上2hrs为0.75mm单振幅
抗振性故障100 m/s2 以上， X、Y和Z方向上各3次
损坏300 m/s2 以上， X、Y和Z方向上各3次
重量
E5CZ 控制器：约150 g，安装支架：约10 g
E5CZ-U 控制器：约110 g，安装支架：约10 g
保护等级
E5CZ 前面板：IP66 （室内使用）
后盖：IP20，端子：IP00
E5CZ-U 前面板：IP50，后盖：IP20，端子：IP00 （见注4）
存储器保护非易失性存储器（写操作次数：1,000,000次）
EMC
附件辐射： EN55011 1组 A类
AC主件辐射： EN55011 1组 A类
抗ESD： EN61000-4-2 4 kV 接点放电（2级）
8 kV 空气放电（3级）
抗RF干扰：
EN61000-4-3 10 V/m
（80 ～ 1000MHz， 1.4～2.0 GHz振幅
调整） （3级）
10 V/m （900 MHz 脉冲调整）
抗传导干扰：
EN61000-4-6 3 V
(0.15 ～ 80 MHz) （2级）
抗爆裂： EN61000-4-4 2 kV 电源线（3级）
1 kV I/O 信号线（3级）
抗浪涌： EN61000-4-5 1kV 线路间
电源线，输出线 (继电器输出)
2 kV线路接地
电源线，输出线 (继电器输出)
1 kV 线路接地
输入线 （通信）
抗电压 Dip/中断：
EN61000-4-11 0.5 周期， 100% （额定
电压）
适用标准UL 61010C-1
CSA C22.2 No.1010.1
符合标准
EN61326, EN61010-1, IEC61010-1
VDE0106 Part 100 （手指保护），安装端子盖时。
