卡乐不带开-关阀的雾化回路
雾化回路
雾化回路由一套歧管、喷嘴、电磁阀、连接头和连接管道或软管
组成。
单个雾化回路中的所有喷嘴同时开始和停止雾化。
不带开-关阀的雾化回路
该回路没有开-关电磁阀，回路中的喷嘴在泵启动时开始雾化，并
在泵停止时停止雾化。
这种回路用于：
• 带1个雾化回路的简单装置中；
• 带多个雾化回路的装置中，作为第1个打开的雾化回路。
注意：该回路始终将排水电磁阀置于管路末端，从而使管道能够
自动排空/清洗。
带开-关阀的雾化回路
该回路具有开-关电磁阀，回路中的喷嘴在开-关电磁阀打开时开
始雾化，并在开-关电磁阀关闭时停止雾化。
这种回路用于带多个雾化回路的装置中。
注意：该回路始终将排水电磁阀置于管路末端，从而使管道能够
自动排空/清洗。

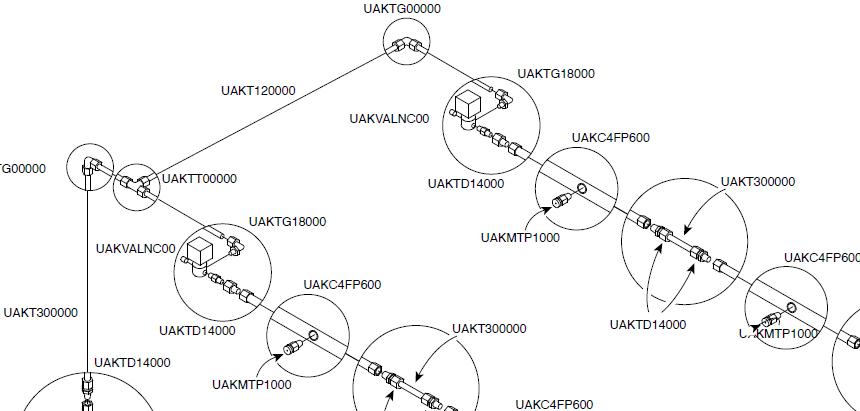

雾化回路中的部件
分配系统具有以下部件：
• 不锈钢歧管：直径16 mm (1/2”)，螺纹孔位于一侧，可装配多达4
个喷嘴，F G1/4”连接头，用于连接下一个歧管或者排水阀或开-
关电磁阀。歧管的长度为2.5 m，并且具有数量更少的接头和组
装作业以简化安装。可以使用作为附件提供的高压接头连接附
加歧管；
• 不锈钢歧管：直径16 mm (1/2”)，螺纹孔位于两侧，可装配7个喷
嘴（4个左侧+3个右侧），F G1/4”连接头，用于连接下一个歧管
或者排水阀或开-关电磁阀。歧管的长度为2.5 m，并且具有数量
更少的接头和组装作业以简化安装。可以使用作为附件提供的
高压接头连接附加歧管；
• 不锈钢常闭型容量控制电磁阀套件，24 V 50 HZ，1个入口位于前
面，F G1/8”，2个出口位于侧面，F G1/8”连接头。额定流率90
l/h，ΔP= 1 Bar。套件包括：电磁阀、直接接至歧管的不锈钢配
件以及用于电气连接的DIN导轨连接头；
歧管配套的黄铜材质的常开型排水电磁阀，24 V 50 HZ，带F
G1/4”连接头。额定流率150 l/h，ΔP= 1 Bar。套件包括：电磁阀、
直接连接歧管的不锈钢连接头、Rilsan 8x6 管用弯管排水接头，
以及用于电气连接的DIN导轨连接头；
• 歧管配套的不锈钢材质常开型排水电磁阀套件（用于非去离子
水），24 V 50 HZ，带F G1/4”连接头。额定流率90 l/h，ΔP= 1
Bar。套件包括：电磁阀、直接连接歧管的不锈钢连接头、Rilsan
8x6管用弯管排水接头，以及用于电气连接的DIN导轨连接头；
• ø10 管配套的各种不锈钢连接件；
• 喷嘴：用于雾化水；
• 1/8”NPT插塞：如果所用喷嘴个数比歧管上的可用的孔数少；
• G 1/4” 螺纹接头：用于直接两个歧管的连接；
• 10 mm直径的连接套件：3 m一段，包装方式为1根、3根、4根和
6根（这些是无法安装喷嘴时的延伸件）。
分配系统的安装
系统供应管路必须保持清洁，并且没有障碍物。
水分配管必须沿着墙壁水平安装，安装在立柱上或悬挂在天花板
上。
避免在难以接近的设备或区域上方铺设管路。
选择最佳的方式将供应管路接至系统；这可能包括使用螺纹杆悬
挂管路，在这种情况下，悬挂点必须非常牢固。
泵停止时，截留在歧管内的任何空气会导致系统中的压力缓慢释
放，从而导致喷嘴滴水。为此，应当使用各种套件中提供的排水
电磁阀。
在接至喷嘴的供应管路上使用连接头，确保连接头和管道是相同
的材质（切勿使用黄铜配件+不锈钢管道，因为这样密封效果不
佳）。安装悬挂式供应管路时，确保遵循所有相关的当地建筑法
规。安装管路时，1个支撑件和另一个之间的最大距离应当不超过
1.5 m；使用与管道直径的匹配的连接器，并确保这些可防止旋转
或弯曲。
在接至喷嘴的供应管路上使用连接头，确保连接头和管道是相同
的材质（切勿使用黄铜配件+不锈钢管道，因为这样密封效果不
佳）。安装悬挂式供应管路时，确保遵循所有相关的当地建筑法
规。安装管路时，1个支撑件和另一个之间的最大距离应当不超过
1.5 m；使用与管道直径的匹配的连接器，并确保这些可防止旋转
或弯曲。
注意：安装分配系统前，去除管道和软管上的所有毛刺并确保清
洁；必要时，充入压缩空气，去除所有杂质和灰尘。
提供高压专用的直径10 mm、厚1 mm管道用标准压缩连接件（始
终使用具有相同特性的配件）。
为了正确组装所提供的配件，按照以下步骤操作：
1. 将管道完全插入连接件，拧紧紧固螺母，但是不要过度拧紧；
2. 在螺母上作上标记；
3. 用扳手紧固连接件主体，然后将螺母拧紧1/4圈。
注意：如要拆卸配件，只需将螺母旋松1/4圈。
对于10mm管，安装时，适当拧紧配件，这对接头的密封至关重
要。
左侧的两个图是室内分配系统的示例。
将控制柜接至分配系统
重要提示：
• 接头的额定工作压力至少必须为100bar (10 Mpa, 1450 Psi)：
• 软管至少必须为1m一段；
1个CAREL软管套件
• 如果使用CAREL软管套件，在连接件和螺纹接头上使用液态特氟
龙；
• 不要在非螺纹接头和带O形环的接头上使用液态特氟龙；
• 有关压缩连接件的紧固，参阅6.2.6节；
• 有关可用的软管和管道的清单，参阅备件手册。
电磁阀的电气连接
电控板中的连接端用于连接以下回路中的电磁阀：分配系统中每
个带开-关阀的雾化回路。
• 连接端NC1：第1个雾化回路中的常闭型容量控制电磁阀接至此
连接端；
• 连接端NC2：第2个雾化回路中的常闭型容量控制电磁阀接至此
连接端；
• 连接端NC3：第3个雾化回路中的常闭型容量控制电磁阀接至此
连接端；
• 连接端NC4：第4个雾化回路中的常闭型容量控制电磁阀接至此
连接端；
• 连接端NC5：第5个雾化回路中的常闭型容量控制电磁阀接至此
连接端；
• 连接端NC6：第6个雾化回路中的常闭型容量控制电磁阀接至此
连接端；
• 连接端NO1：第1个雾化回路中的常开型排水电磁阀接至此连接
端；
• 连接端NO2：第2个雾化回路中的常开型排水电磁阀接至此连接
端；
• 连接端NO3：第3个雾化回路中的常开型排水电磁阀接至此连接
端；
• 连接端NO4：第4个雾化回路中的常开型排水电磁阀接至此连接
端；
• 连接端NO3：第3个雾化回路中的常开型排水电磁阀接至此连接
端；
• 连接端NO4：第4个雾化回路中的常开型排水电磁阀接至此连接
端；
• 连接端NO5：第5个雾化回路中的常开型排水电磁阀接至此连接
端；
• 连接端NO6：第6个雾化回路中的常开型排水电磁阀接至此连接
端；
• 连接端NOL：在泵站和分配系统之间的主水路上连接排水电磁
阀；
• G0B：连接所有电磁阀的中性线。
参阅“泵站系统”手册中的第3.5节“连接电磁阀”。
