查找线路故障一般有电压法和电阻法。电压法就是利用测电压来检测故障点，电阻法就是利用测电阻来查找故障。它们各有优势，如果对线路不熟悉，我们推荐用电阻法来判断故障，相对较安全。

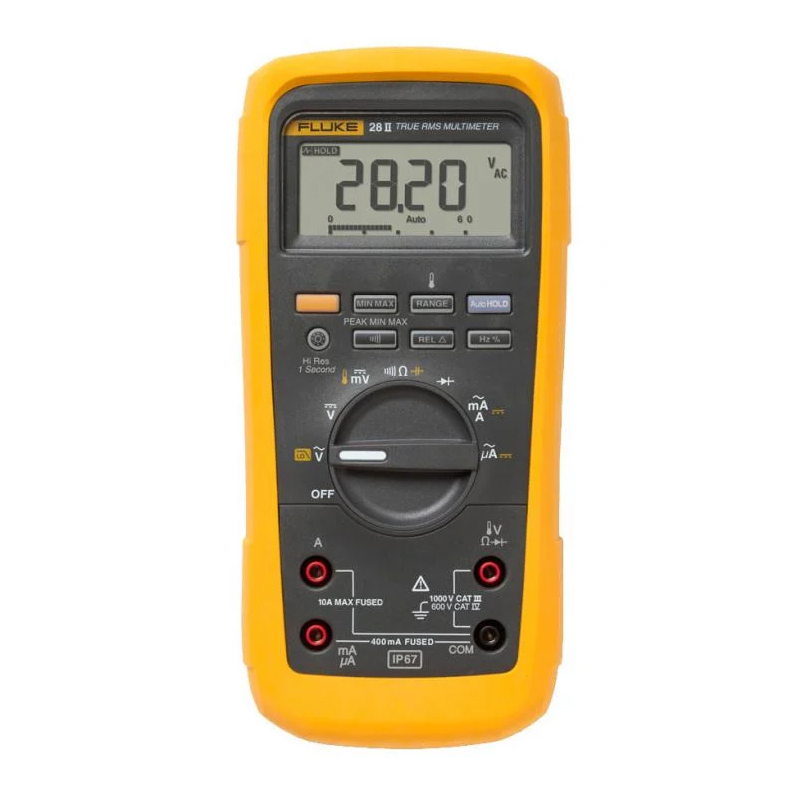

Fluke 28-II 工业万用表
主要特性：
可以测量高达 1000 V 的交流电和直流电，可以测量高达 10A 的电流（20 A，持续 30 秒），10,000 μF 电容量程，频率可达 200 kHz，更广的电压测量范围 – 15 Hz 至 20 kHz (28 II)，40 Hz 至 30 kHz (27 II)，内置测温表，无需携带单独的仪器即可获取温度读数 (28 II)，电阻、连续性和二极管测试，最小值/最大值和平均值记录允许自动捕获异常情况，最小-最大峰值 (28 II)，具有独特的功能，可以精确测量变速电机和其它电噪设备上的电压和频率 (28 II)。
特性：
全新 – IP 67 防水防尘等级，完全密封，可在苛刻的环境下工作，可以承受 3 米掉落（带护套时），高分辨率 20,000 点数显示模式 (28 II)，真有效值交流电压和电流，精确测量各种非线性信号 (28 II)，测量的平均响应电压和电流 (27 II)，全新 – 背光键盘按钮允许在低照度区域中方便查看，大显示屏数字和 2 级“亮底暗字背光方便读数，可逆式护套可在多用表不用时提高保护性能，可以承受由于负载切换和工业电路故障导致的 8,000 V 危险高峰电压，且符合第二版 IEC 和 ANSI 电气安全标准，长久的电池寿命（800 小时），相对模式消除了在低电阻测量时存在的测试线阻抗，自动和手动量程调整实现了更大的灵活性，可选的磁性悬吊装置不仅让用户方便地进行设置和查看，还可腾出双手来处理其它工作。
新型 Fluke 27 II 和 28 II 数字万用表树立了在困难情况下进行测量的新标准，它具有较好的功能和准确度，可以轻松解决大多数电气故障。 这两款多用表均符合 IP 67（防水和防尘）规格，正在接受 MSHA 的认证审批，并且拥有更广的工作温度范围：-15 °C 至 +55 °C（5 °F 至 131 °F，在 -40 °C 环境下可工作 20 分钟），95 % 湿度，经测试可承受 3 米（10 英尺）掉落。 新型 Fluke 20 系列多用表可以在苛刻的环境下工作。
主线路电线比较少，判断故障比较容易，这里就拿控制线路来举例子。
在测量控制线路之前，先断开控制线路电源/熔断器，让控制线路和主线路分开。这样做的目的是在测控制线路时，不会受到主线路的干扰。
然后一个表笔放在控制回路的奇数起始编号（比如101），另外一个表笔放在控制回路的偶数起始编号（比如102），它们之间阻值应该无限大。然后按一下按钮开关SB2，这时应该是有一定的阻值（阻值等于线圈电阻）。如果阻值还是无限大，说明两个表笔之间不通、某个地方断了，那就接着往下查找。
空不出手来按按钮，我们可以用短电线或者其他金属物体把按钮短接起来，检测完以后再拆掉即可。
然后我们再按按钮，并测起始端子的下一个端子（103）和偶数起始编号（102）之间的电阻。如果有一定的阻值，说明101和103之间有断路。如果阻值还是无限大，说明103和102之间还是某个地方有断路，那就接着往下查找。
...以此类推，直到找到故障点...
因为编号规则决定尾数为奇数和偶数是两个不同极性线路，所以我们测以奇数结尾的端子和偶数结尾的端子，它们之间正常是有一定的电阻的。
