卡乐组装喷雾架
可以按三种配置订购喷雾架：
1. 未组装：在这种情况下，组装说明如下所述；
2. 半组装：喷嘴、插塞和电磁阀已经安装在歧管上，并且经过
高压测试。喷雾架的剩余部件（台肩、立式支座等）未组
装。完成组装的说明见本章节的随后几段；很明显，将插
塞、喷嘴和电磁阀组装到水平歧管上的说明可以忽略不看；
3. 已组装：喷雾架完全组装好，随时准备进行安装和高压测
试。在这种情况下，3.3-3.13节可以仅作为信息阅读。
重要提示：
• 仔细阅读3.1节和3.2节；
• 所有水接头必须仅使用高压接头用液态特氟龙密封：为了防止喷
嘴堵塞，不要使用过量的液态特氟龙，并且不要使用其他方法密
封接头（例如特氟龙胶带、纤维等）；
• 使用SW10扳手拧紧/旋松螺栓；
• 完成组装时，浏览检查清单；
• 检查清单浏览完毕后，检测系统有无任何漏水现象，并检查电磁
阀是否按照正确的顺序打开/关闭（参阅3.1节）。如果喷雾架通
过了测试，将其安装到风道/空气处理机组内。
3. 每个雾化回路由控制器从其他回路单独进行控制；
4. 对于使用恒定压力控制的泵，每个单独的喷雾架可以包含6个
雾化回路；在流量控制设置中，喷雾架包含了4个雾化回路
C1: • 始终存在；
• 所有的岐管都有常闭型开-关式电磁阀（简称为“NC
SV”）；
• 回路中的每个歧管都装了一个排水电磁阀，接至与常
闭型电磁阀（简称为“NO SV”）相对的部分；
• 控制柜内的活塞泵启动/停止时，开始/停止雾化；
• 每个歧管的最大流量是90 l/h；
• 每个步幅的最大流量是120 l/h；
• 所有的电磁阀都可以通过控制柜内的控制器同时被打
开/关闭；
C2: • 不需要安装；
• 所有的电磁阀都可以通过控制柜内的控制器同时被打
开/关闭；
C3: • 参阅C2；
C4: • 参阅C2；
C5 • 参阅C2 (仅适用于恒定压力控制)；
C6 • 参阅C2 (仅适用于恒定压力控制)。
注意：在一个设备上不能带超过22个的电磁阀。
参阅“泵站”手册中章节3第3.5段，关于电磁阀的正确分布。
选择电磁阀、直通接头、水平歧管、喷嘴
和插塞的位置
组装喷雾架前请先选择位置！
请在完全理解了前述章节中的概念时再继续操作！
请仔细阅读以下说明！
阅读此章节绝不是浪费时间！
“选择”涉及到哪些问题？
选择电磁阀、接头、垂直歧管、喷嘴和插塞在喷雾架上的位置
时，涉及到确定：
• 如果机架较小，喷雾架在风道/空气处理机组内的位置（例如在
中心）；
• 机架内每个雾化回路中所有歧管的位置；
• 每个歧管与自身轴形成的角度；

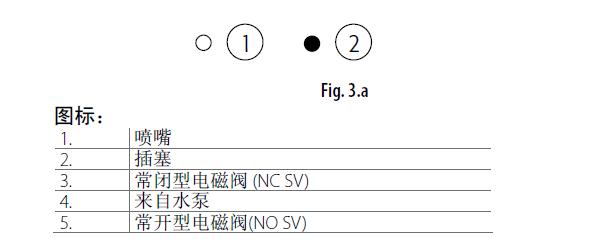

• 每个歧管上喷嘴和插塞的位置(图3.b)。
