带表卡尺505 系列
特点
• 全新表盘移动设计，可实现极平稳地滑行并具有良好的防震保护功能。
• 滑行表面镀钛，经久耐用 (不包括 0-300mm型)，经过100,000 次滑行试验，无磨损现象。
• 可测量外径、内径、深度和阶差。
• 滑块上装有锁紧螺钉。
• 特殊型号带有硬质合金头外径和内径量爪。
性能参数
公制型
测量范围货号精度分度值备注
0 - 100mm 505-680 ±0.015mm 0.01mm, 1mm/ 周—
0 - 150mm 505-671 / 505-683* ±0.03mm 0.02mm, 2mm/ 周—
0 - 150mm 505-707 ±0.03mm 0.02mm, 2mm/ 周用于外径测量的硬质合金头量爪
0 - 150mm 505-711 ±0.03mm 0.02mm, 2mm/ 周用于外径和内径测量的硬质合金头量爪
0 - 150mm 505-681 / 505-685* ±0.02mm 0.01mm, 1mm/ 周—
0 - 200mm 505-672 / 505-684* ±0.03mm 0.02mm, 2mm/ 周—
0 - 200mm 505-682 / 505-686* ±0.03mm 0.01mm, 1mm/ 周—
0 - 300mm 505-673 ±0.04mm 0.02mm, 2mm/ 周—
* 镀银型

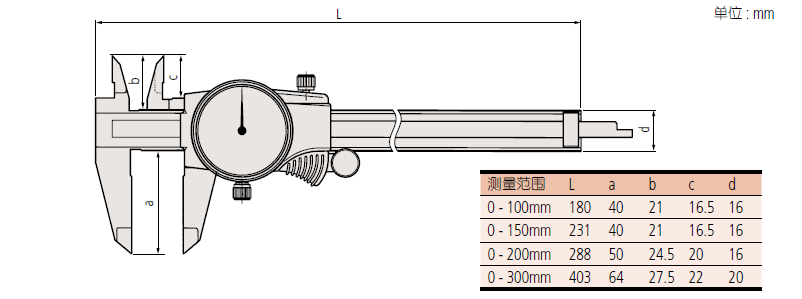

测量范围L a b c d
0 - 100mm 180 40 21 16.5 16
0 - 150mm 231 40 21 16.5 16
0 - 200mm 288 50 24.5 20 16
0 - 300mm 403 64 27.5 22 20
技术参数
精度: 参见性能参数
表盘读数: 参见性能参数
