欧姆龙E3X-HDGIGA:大功率模式窄视野(跨间隙检测)
对射型
检测
方向 开口角 形状(mm) 电缆弯曲半径 检测距离(mm) 光轴
(最小
检测物体) 型号
E3X-HD E3NX-FA
俯视图 1.5°
厚度3mm IP50 不易折断
R1 GIGA: 3,220
HS: 1,200
ST: 1,780
SHS: 500 GIGA: 4,000 *
HS: 1,800
ST: 2,670
SHS: 500 φ2
(φ0.1/
φ0.03) E32-A03 2M
厚度3mm IP50 R10 E32-A03-1 2M
3.4°
厚度2mm IP50 GIGA: 1,280
HS: 450
ST: 680
SHS: 200 GIGA: 1,920
HS: 670
ST: 1,020
SHS: 200 φ1.2
(φ0.1/
φ0.03) E32-A04 2M
4°
IP50 不易折断
R1 GIGA: 4,000 *
HS: 1,460
ST: 2,200
SHS: 580 GIGA: 4,000 *
HS: 2,190
ST: 3,300
SHS: 580 φ2
(φ0.1/
φ0.03) E32-T24SR 2M
R10 GIGA: 4,000 *
HS: 1,740
ST: 2,600
SHS: 700 GIGA: 4,000 *
HS: 2,610
ST: 3,900
SHS: 700 E32-T24S 2M
顶视
IP50 GIGA: 4,000 *
HS: 2,500
ST: 3,800
SHS: 1,000 GIGA: 4,000 *
HS: 3,750
ST: 4,000 *
SHS: 1,000 φ1.7
(φ0.1/
φ0.03) E32-T22S 2M
* 光纤单侧长2m，因此长度为4,000mm。
注1.检测距离中记载的各模式名称和响应时间如下所述。
【E3X-HD】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（NPN输出：50μs、PNP输出：55μs）
【E3X-FA】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（30μs）
注2.最小检测物体为在标准模式下，将检测距离和灵敏度设定为最佳时的值（参考值）。
前者为E3X-HD、后者为E3NX-FA的值。
无背景检测
限定反射型
检测
方向 形状(mm) 电缆弯曲半径 检测距离(mm) 光轴
(最小
检测物体) 型号
E3X-HD E3NX-FA
平视
IP40 R25 GIGA: 0～15
HS: 0～15
ST: 0～15
SHS: 0～12 GIGA: 0～15
HS: 0～15
ST: 0～15
SHS: 0～12 反射率7%
苏打玻璃 E32-L16-N 2M
IP50 R10 GIGA: 0～4
HS: 0～4
ST: 0～4
SHS: 0～4 GIGA: 0～4
HS: 0～4
ST: 0～4
SHS: 0～4 (φ5μm/
φ2μm) E32-L24S 2M
俯视图
IP50 GIGA: 5.4～9
HS: 5.4～9
ST: 5.4～9
SHS: 5.4～9
(すべて中心7.2) GIGA: 5.4～9
HS: 5.4～9
ST: 5.4～9
SHS: 5.4～9
(すべて中心7.2) E32-L25L 2M
注1.受到背景影响时，请执行功率调谐或定为ECO模式，减少受光量后进行使用。
注2.检测距离中记载的各模式名称和响应时间如下所述。
【E3X-HD】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（NPN输出：50μs、PNP输出：55μs）
【E3X-FA】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（30μs）
注3.最小检测物体为在标准模式下，将检测距离和灵敏度设定为最佳时的值（参考值）。
前者为E3X-HD、后者为E3NX-FA的值。
注4.反射型的检测距离为使用白色画纸时的值
透明物体检测
回归反射型
种类 形状(mm) 电缆弯曲半径 检测距离(mm) 光轴
(最小
检测物体) 型号
特点 尺寸 E3X-HD E3NX-FA
薄膜检测
＊ M3
R25 GIGA: 250
HS: 200
ST: 250
SHS: - GIGA: 370
HS: 300
ST: 370
SHS: - - E32-C31 2M
+
E39-F3R
+
E39-RP37
方型 -
IP66 GIGA: 150～1,500
HS: 150～1,500
ST: 150～1,500
SHS: 150～1,500 GIGA: 150～2,250
HS: 150～2,250
ST: 150～2,250
SHS: 150～1,500 (φ0.2/
φ0.07) E32-R16 2M
螺纹型 M6
IP67 R10 GIGA: 10～250
HS: 10～250
ST: 10～250
SHS: 10～250 GIGA: 10～370
HS: 10～370
ST: 10～370
SHS: 10～250 (φ0.1/
φ0.03) E32-R21 2M
*对于部分薄膜的效果较小。此外，检测物体位于透镜单元的近前时，有时会无法稳定检测。请事先进行确认，
注1.对于反射率高的物体，有时会因物体的反射光而变为入光状态。
注2.检测距离中记载的各模式名称和响应时间如下所述。
【E3X-HD】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（NPN输出：50μs、PNP输出：55μs）
【E3X-FA】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（30μs）
注3.最小检测物体为在标准模式下，将检测距离和灵敏度设定为最佳时的值（参考值）。
前者为E3X-HD、后者为E3NX-FA的值。
限定反射型（玻璃检测用）
种类 形状(mm) 电缆弯曲半径 检测距离(mm) 光轴
(最小
检测物体) 型号
特点 尺寸 E3X-HD E3NX-FA
小型 平视
IP50 R10 GIGA: 0～4
HS: 0～4
ST: 0～4
SHS: 0～4 GIGA: 0～4
HS: 0～4
ST: 0～4
SHS: 0～4 (φ5μm/
φ2μm) E32-L24S 2M
标准
IP40 R25 GIGA: 0～15
HS: 0～15
ST: 0～15
SHS: 0～12 GIGA: 0～15
HS: 0～15
ST: 0～15
SHS: 0～12 反射率7%
苏打玻璃 E32-L16-N 2M
玻璃基板标准
70℃
IP40 GIGA: 10～20
HS: 10～20
ST: 10～20
SHS: - GIGA: 10～20
HS: 10～20
ST: 10～20
SHS: - E32-A08 2M ＊
标准长距离
IP40 GIGA: 12～30
HS: 12～30
ST: 12～30
SHS: - GIGA: 12～30
HS: 12～30
ST: 12～30
SHS: - E32-A12 2M
俯视图形状 俯视图
IP50 R10 GIGA: 5.4～9
HS: 5.4～9
ST: 5.4～9
SHS: 5.4～9
(中心7.2) GIGA: 5.4～9
HS: 5.4～9
ST: 5.4～9
SHS: 5.4～9
(中心7.2) (φ5μm/
φ2μm) E32-L25L 2M
玻璃基板映射
70℃ 顶视
IP40 Ｒ25 GIGA: 15～38
HS: 15～38
ST: 15～38
SHS: -
(中心25) GIGA: 15～38
HS: 15～38
ST: 15～38
SHS: -
(中心25) 反射率7%
苏打玻璃端面
(t=0.7mm/R面) E32-A09 2M
*.受到背景影响时，请执行功率调谐或定为ECO模式，减少受光量后进行使用。
注1.检测距离中记载的各模式名称和响应时间如下所述。
【E3X-HD】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（NPN输出：50μs、PNP输出：55μs）
【E3X-FA】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（30μs）
注2.最小检测物体为在标准模式下，将检测距离和灵敏度设定为最佳时的值（参考值）。
前者为E3X-HD、后者为E3NX-FA的值。
注3.反射型的检测距离为使用白色画纸时的值
耐环境
耐化学品/耐油
对射型
种类 检测
方向 形状(mm) 电缆弯曲半径 检测距离(mm) 光轴
(最小
检测物体) 型号
E3X-HD E3NX-FA
耐油 直角
IP68 不易折断
R1 GIGA: 4,000 *1
HS: 4,000 *1
ST: 4,000 *1
SHS: 2,200 GIGA: 4,000 *1
HS: 4,000 *1
ST: 4,000 *1
SHS: 2,200 φ4
(φ0.1/
φ0.03) E32-T11NF 2M
耐化学品/油 顶视
IP67 R40 GIGA: 4,000 *1
HS: 4,000 *1
ST: 4,000 *1
SHS: 1,600 GIGA: 4,000 *1
HS: 4,000 *1
ST: 4,000 *1
SHS: 1,600 E32-T12F 2M
IP67 R4 GIGA: 4,000 *1
HS: 2,600
ST: 4,000 *1
SHS: 1,000 GIGA: 4,000 *1
HS: 3,900
ST: 4,000 *1
SHS: 1,000 E32-T11F 2M
俯视图
IP67 R40 GIGA: 1,400
HS: 500
ST: 800
SHS: 200 GIGA: 2,100
HS: 750
ST: 1,200
SHS: 200 φ3
(φ0.1/
φ0.03) E32-T14F 2M
耐化学品/油
150℃
＊2 顶视
IP67 GIGA: 4,000 *1
HS: 1,800
ST: 2,800
SHS: 700 GIGA: 4,000 *1
HS: 2,700
ST: 4,000 *1
SHS: 700 φ4
(φ0.1/
φ0.03) E32-T51F 2M
*1 光纤单侧长2m，因此长度为4,000mm。
*2 连续使用时请在-40~+130℃的范围内使用。
反射型
种类 检测
方向 形状(mm) 电缆弯曲半径 检测距离(mm) 光轴
(最小
检测物体) 型号
E3X-HD E3NX-FA

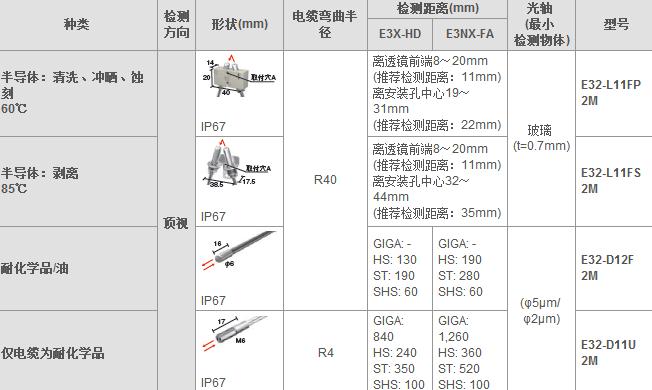

半导体：清洗、冲晒、蚀刻
60℃ 顶视
IP67 R40 离透镜前端8～20mm
(推荐检测距离：11mm)
离安装孔中心19～31mm
(推荐检测距离：22mm) 玻璃
(t=0.7mm) E32-L11FP 2M
半导体：剥离
85℃
IP67 离透镜前端8～20mm
(推荐检测距离：11mm)
离安装孔中心32～44mm
(推荐检测距离：35mm) E32-L11FS 2M
耐化学品/油
IP67 GIGA: -
HS: 130
ST: 190
SHS: 60 GIGA: -
HS: 190
ST: 280
SHS: 60 (φ5μm/
φ2μm) E32-D12F 2M
仅电缆为耐化学品
IP67 R4 GIGA: 840
HS: 240
ST: 350
SHS: 100 GIGA: 1,260
HS: 360
ST: 520
SHS: 100 E32-D11U 2M
注1.检测距离中记载的各模式名称和响应时间如下所述。
【E3X-HD】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（NPN输出：50μs、PNP输出：55μs）
【E3X-FA】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（30μs）
注2.最小检测物体为在标准模式下，将检测距离和灵敏度设定为最佳时的值（参考值）。
前者为E3X-HD、后者为E3NX-FA的值。
注3.反射型的检测距离为使用白色画纸时的值
