• 安装延长杆(选件) 后，可测量深孔。
• 连接延长杆可能由于过多连接造成小的误差。因此正确的方法是不在孔径量具上一次连接2 个以上的连接杆。使用单独的、更长的连接杆将好于连接多根短杆。延长杆内径表附件
• 延长杆长度可达1,000mm。
• 如果使用超过500mm 长的延长杆，请在垂直方向上使用内径表。
• 请确保连接延长杆以后操作的精度和满意度
性能参数
延长杆长度
延长杆直径
扳手
零件号
适用测量范围
125mm 250mm 500mm 750mm 1,000mm
953549 953550 953551 — — ø9 102148 18-35mm
953552 953553 953554 953555 953556 ø12 212556
35-60mm
50-150mm
100-160mm
60-100mm
100-160mm
953557 952361 953558 953559 953560 ø15 212556
160-250mm
250-400mm
150-250mm
250-400mm
400-600mm
600-800mm
* 可兼容型号是标准内径表(参见C-20 页) 和微分头内径表(参见C-22 页)。
* 当使用延长杆时，精度可能会受影响。

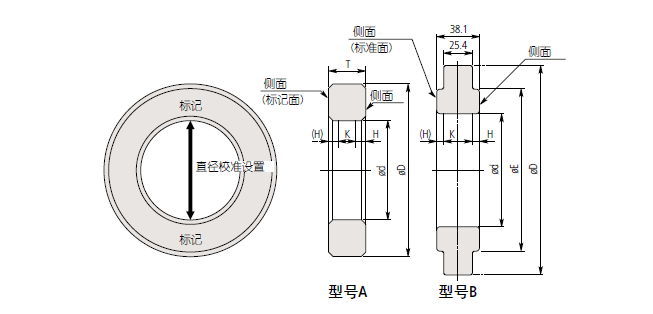

陶制校正环规177 系列 — 内径千分尺、Holtest、内径表附件
特点
• 用于内径千分尺、Holtest 和内径表的快速调零。
• 每个校正环规上都标有实际刻度内径。
• 也可使用陶瓷制校正环规。正常使用情况下，只需对陶瓷制校正环规进行简单的维护和保存，而无需更多的防腐处理。
性能参数
钢制校正环规
公制型
尺寸
ød 货号
尺寸(mm)
型号
精度
øD øE T 实际尺寸与实
际公差(μm)
标准精度
(μm)
圆度/ 圆柱形
状(μm) 侧距离(mm)
测力
(mm)
1mm 177-220 20 — 4 A ±10 ±1.5 1 1.6 0.8
1.1mm 177-222 20 — 4 A ±10 ±1.5 1 1.6 0.8
1.2mm 177-225 20 — 4 A ±10 ±1.5 1 1.6 0.8
1.3mm 177-227 20 — 4 A ±10 ±1.5 1 1.6 0.8
1.4mm 177-230 20 — 4 A ±10 ±1.5 1 1.6 0.8
1.75mm 177-236 25 — 5 A ±10 ±1.5 1 1.6 1.8
2mm 177-239 25 — 5 A ±10 ±1.5 1 1.6 1.8
2.25mm 177-242 25 — 5 A ±10 ±1.5 1 1.6 1.8
2.5mm 177-208 25 — 7 A ±10 ±1.5 1 1.7 3.6
2.75mm 177-246 25 — 7 A ±10 ±1.5 1 1.7 3.6
3mm 177-248 25 — 7 A ±10 ±1.5 1 1.7 3.6
3.25mm 177-250 25 — 7 A ±10 ±1.5 1 1.7 3.6
3.5mm 177-252 25 — 7 A ±10 ±1.5 1 1.7 3.6
3.75mm 177-255 25 — 7 A ±10 ±1.5 1 1.7 3.6
4mm 177-204 25 — 7 A ±10 ±1.5 1 1.7 3.6
4.5mm 177-257 25 — 7 A ±10 ±1.5 1 1.7 3.6
5mm 177-205 25 — 7 A ±10 ±1.5 1 1.7 3.6
5.5mm 177-263 25 — 7 A ±10 ±1.5 1 1.7 3.6
6mm 177-267 25 — 7 A ±10 ±1.5 1 1.7 3.6
6.5mm 177-271 25 — 7 A ±10 ±1.5 1 1.7 3.6
7mm 177-275 25 — 7 A ±10 ±1.5 1 1.7 3.6
8mm 177-125 32 — 10 A ±10 ±1.5 1 2.0 6.0
9mm 177-279 32 — 10 A ±10 ±1.5 1 2.0 6.0
10mm 177-126 32 — 10 A ±10 ±1.5 1 2.0 6.0
12mm 177-284 32 — 10 A ±10 ±1.5 1 2.0 6.0
14mm 177-132 38 — 10 A ±10 ±1.5 1 2.0 6.0
16mm 177-177 45 — 10 A ±10 ±1.5 1 2.0 6.0
17mm 177-133 45 — 10 A ±10 ±1.5 1 2.0 6.0
18mm 177-285 45 — 10 A ±10 ±1.5 1 2.0 6.0
20mm 177-286 45 — 10 A ±10 ±1.5 1 2.0 6.0
25mm 177-139 53 — 15 A ±10 ±1.5 1 3.2 8.6
30mm 177-288 71 — 15 A ±10 ±1.5 1 3.2 8.6
35mm 177-140 71 — 15 A ±10 ±1.5 1 3.2 8.6
40mm 177-290 71 — 15 A ±10 ±1.5 1 3.2 8.6
45mm 177-178 85 — 15 A ±10 ±1.5 1 3.7 7.6
50mm 177-146 85 — 20 A ±20 ±1.5 1 3.7 12.6
60mm 177-292 112 — 20 A ±20 ±1.5 1 3.7 12.6
62mm 177-314 112 — 20 A ±20 ±1.5 1.5 3.7 12.6
70mm 177-147 112 — 20 A ±20 ±1.5 1.5 3.7 12.6
75mm 177-316 125 — 25 A ±20 ±1.5 1.5 4.2 16.6
80mm 177-294 125 — 25 A ±20 ±1.5 1.5 4.2 16.6
87mm 177-318 140 — 25 A ±20 ±1.5 1.5 4.2 16.6
90mm 177-148 140 — 25 A ±20 ±1.5 1.5 4.2 16.6
100mm 177-296 160 — 25 A ±20 ±1.5 2 4.2 16.6
125mm 177-298 210 168
38.1
(25.4)
B ±20 ±1.5 2 5.3 27.5
150mm 177-300 235 187 B ±20 ±1.5 2 5.3 27.5
175mm 177-302 260 215 B ±20 ±1.5 2.5 5.3 27.5
200mm 177-304 311 244 B ±20 ±1.5 2.5 5.3 27.5
225mm 177-306 337 264 B ±20 ±1.5 2.5 5.3 27.5
250mm 177-308 362 290 B ±20 ±1.5 3 5.3 27.5
275mm 177-310 413 321 B ±20 ±1.5 3 5.3 27.5
300mm 177-312 438 340 B ±20 ±1.5 3 5.3 27.5
陶瓷校正环规
公制型
尺寸
ød 货号
尺寸(mm)
型号
精度
øD øE T 实际尺寸与实
际公差(μm)
标准精度
(μm)
圆度/ 圆柱形
状(μm) 侧距离(mm)
测力
(mm)
4mm 177-418 25 — 7 A ±10 ±1.5 1 1.7 3.6
6mm 177-420 25 — 7 A ±10 ±1.5 1 1.7 3.6
8mm 177-423 32 — 10 A ±10 ±1.5 1 2.0 6.0
10mm 177-424 32 — 10 A ±10 ±1.5 1 2.0 6.0
12mm 177-425 45 — 10 A ±10 ±1.5 1 2.0 6.0
16mm 177-427 45 — 10 A ±10 ±1.5 1 2.0 6.0
20mm 177-429 45 — 10 A ±10 ±1.5 1 2.0 6.0
25mm 177-430 53 — 15 A ±10 ±1.5 1 3.2 8.6
30mm 177-431 71 — 15 A ±10 ±1.5 1 3.2 8.6
35mm 177-432 71 — 15 A ±10 ±1.5 1 3.2 8.6
40mm 177-433 71 — 15 A ±10 ±1.5 1 3.2 8.6
45mm 177-434 85 — 15 A ±10 ±1.5 1 3.2 8.6
* 实际尺寸误差在0.001 mm 以内。
* 圆柱的定义依据4.4 节《圆柱》的JIS B 0621 定义和几何名称。圆柱是测量环形的上下面之间三截面，也就是接近两个面和中心的环。
