意大利卡乐（CAREL）通过触点进行开/关式控制
工作原理
加湿器控制器 – 基于一个传感器的输入信号，一个开/关式触点
或外部控制器 – 启用加湿主机，开始雾化水的生产（以最大的生
产力），当设定点达到时停止生产。
同房间传感器一样，用于湿度控制的限制传感器被安装在装置的
一个重要的点上，以防止过度的冷凝。
通常湿度控制传感器被放置在空气处理机组的风道内。
开/关式加湿主机的运行
操作逻辑是：
请求 开机（触点关闭） 加湿器在生产中
无请求 关机（触点打开） 加湿器待机中（不在生产
中）
输出端的状态：
加湿器在生产中：
• 水管路启用（常开型排水电磁阀启用，常闭型进水电磁阀启
用）
• 气管路启用（常闭型气管路启用，电磁阀启用）
加湿器不在生产中：
• 水管路未启用（常开型排水电磁阀未启用，常闭型进水电磁阀
未启用）
• 气管路未启用（常闭型气管路未启用，电磁阀未启用）
调节式加湿主机的运行
加湿器控制器 – 基于一个温度或湿度传感器的输入信号，或外
部控制器 – 启用和调节压缩空气的量，从而使加湿量与外部控
制器的请求成比例，或与期望值（设定点）和传感器测量的值之
间的差异成比例。
同样在这种情况下，限制传感器也被用来测量装置上一个重要的
点的湿度，防止过渡冷凝。
在脉冲调节工作中，系统通过来自第二传感器的可选的限制信号
来管理一个湿度设定点，一个温度设定点或一个请求信号（比例
的）。
湿气生产的标准控制是利用一个比例阀通过0~10V的信号控制进行
的(AO2)。这个系统按照如下方式运转：
输出端的状态：
加湿器在生产中：
• 水管路启用（常开型排水电磁阀启用，常闭型进水电磁阀启
用）
• 气管路启用（常闭型气管路启用，电磁阀启用，比例阀根据需
要的压力进行比例控制）
加湿器不在生产中：
• 水管路未启用（常开型排水电磁阀未启用，常闭型进水电磁阀
未启用）
• 气管路未启用（常闭型气管路未启用，电磁阀启用，比例阀根
据需要的压力进行比例控制）
请求信号的使用和比例式气阀的控制范围取决于所选则的控制类
型。
开/关式和脉冲控制共有值之间的比率，即，可适用于比例式电磁
阀的最大信号与额定产量相对应 (Pnom)。

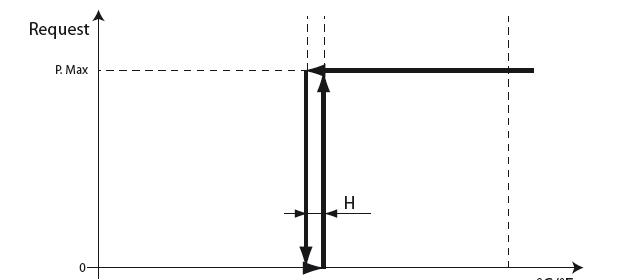

通过触点进行开/关式控制
操作是或有或无，由一个外部触点启用，从而决定了设定点和偏
差的控制。
外部触点可能是一个湿度传感器，它的状态决定了加湿器的运
行：
• 触点关闭：加湿器进行雾化水，如果远程开/关式触点也是关
闭的；
• 触点打开：生产结束。
通过湿度传感器进行开/关式控制
操作是或有或无，根据传感器的读数启用，开始雾化水，当相对
湿度低于设定点为设定的偏差时，此时达到最大生产量。
要为主控制传感器设置设定点和偏差：SET菜单。
要检查由传感器测量的值是否在预设定的确定值以内，可以设定
两个报警阙值：
• 高湿度报警阙值；
• 低湿度报警阙值。
当这些阙值被超出后，在一个设定的延迟后，一个报警将被激
活。
通过温度传感器进行开/关式控制
操作是或有或无，根据传感器的读数启用，当温度低于设定点为
设定的偏差时，此时达到最大生产量。
要为主控制传感器设置设定点和偏差：SET菜单。
要检查由传感器测量的值是否在预设定的确定值以内，可以设定
两个报警阙值：
• 高温度报警阙值；
• 低温度报警阙值。
当这些阙值被超出时，在一个设定的延迟后，一个报警将被激
活
