意大利卡乐（CAREL）主控/从控应用
MC主控加湿器：带显示器，可以管理机组自身的运行及其它被
连接的机组
• MC从控加湿器：不带显示器，通常是基于在主控机控制的基础
上工作
• pLAN: 通讯系统，通过一个局域网将主控机与从控机连接起来
• 每台主控机能连接多达5台从控机
• 通讯地址：数字代码，自动识别装置中每台加湿器。主控机：
地址为1，从控机：地址为2。这些通讯地址已经被存储在机组
内的控制器上，当有多台机组时，必须在从控机上修改（参考
图表4.3）
• 关于pLAN 网络的软件设置，请参考安装商菜单>pLAN 设置
对带多个从控机的机组设置通讯地址
• 这个通讯地址是用来自动识别装置内的每一台MC机组。
• 通常将地址设置为：主控机：地址为1，从控机：地址为2。
• 从控机没有手操器。
• 在有多个从控机的系统中，通讯地址必须调整，以避免在所有
机组上有同样的地址(2)，导致pLAN通讯冲突。
• 设定pLAN地址，使用PGD0002F0K组件。
重要：通讯地址必须在连接pLAN 网络之前变更。
关于使用PGD0002F0K组件，变更从控机通讯地址的方法：
• 完成电源连接 (参考图3.1)；
• 关闭MC加湿器（确保电源被切断了）；
• 将带端子组件的线连接到MC加湿器上的J10端口；
• 开启MC加湿器；
• 同时按下ALARM和UP按键，直到显示屏出现信息“自检测，请
等待”（在地址设定画面出现前，显示几秒钟）；
• 使用UP或DOWN键，设定所需的地址（为一个大于2的值），然
后按下ENTERR键，确认并退出；
• MC从控机现在已经被设置了一个新地址，关闭机组，切断电
源，对其它的机组重复上面的过程。
一旦设置完成，请连接pLAN通讯线（参考下图）
重要：仅变更从控机上的通讯地址，不修改主控机的地

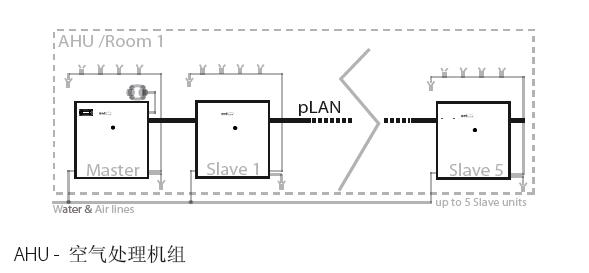

址。应用于一个大空间或AHU中 (单点)
• 非常适用于大的空间（或空气处理机组），所需处理的水量超
过了单个MC加湿器的产出。
• 仅主控机配置了一个传感器，保存的值将被应用于所有被连接
的机组上。
应用于多个空间或多个AHU中 (多区)
• 非常适用于有一系列独立空间的环境（或空气处理机组）。
• 每个主控机配置了一个传感器，每个传感器保存的值是由所连
接的加湿器管理的。
• 确保在通讯中断的情况下，运行的持续性，请参考安装商菜单>
控制类型>停止阀>掉线
