意大利卡乐（CAREL）电源注意事项
由加湿器型号决定：
MC****D*** 电压 230V 1~ 50Hz
MC****1*** 电压 110V 1~ 60Hz
重要：电源线必须被屏蔽，符合本地标准。在加湿器外面
安装一个电源开关，以完全同主电源分开。
要设置工作类型，控制和信号：
安装商菜单>控制类型（参考章节7）

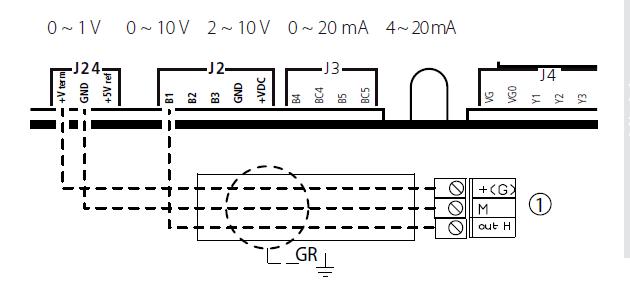

a. 外部控制器的调制控制
0 ~ 1 V 0 ~ 10 V 2 ~ 10 V 0 ~ 20 mA 4 ~ 20 mA
连接：
MC加湿主机电源线
L L/F (相线)
N N/W (零线)
GR GR/PE (地线)
调节控制信号 (J24 & J2)
控制信号输入端连接取决于有效的控制逻辑。
连接线
最长为30 m：屏蔽线，0.5 mm2 (AWG20)
超过30 m：屏蔽线，1.5 mm2 (AWG15)
连接屏蔽线（加湿器上的）到专用的接地端
GR（参考接线图）
信号可能来自
a. 外部控制器的调制控制
b. 环境湿度传感器的调制控制
c. 外部控制器和限制湿度传感器
d. 环境湿度传感器和限制湿度传感器
e. 通过温度进行控制的调制控制
f. 通过温度控制和限制湿度传感器的的调制控制
在水管路末端连接常开型排水电磁阀（ID
端口组）
常开型排水电磁阀（
常开）
CAREL代码MCKDVWL000
或代码MCKDVWL001 (20 VA 24 Vac)
推荐的连接线
最长为100 m：屏蔽线，1.5 mm2 (AWG15)
最长为200 m：屏蔽线，2.5 mm2 (AWG13)
触点的电气规格
功率：500 VA
电压：250 V
电流： 2 A阻性/感应
综合报警继电器 (J14)
当发现一个或多个报警时，通过一个触点/输出继电器会被激活，
报警可以被发送到一个监控系统。
线屏蔽AWG 15/20
继电器的电气规格
功率：500 VA
电压：250 V
电流： 2 A阻性/感应
继电器的状态和动作
触点打开无激活的报警
触点关闭有激活的报警
