卡乐MCKTR00000保险丝组件MCKFUSE000
1. 电子控制器
2. 用户界面（仅使用于主控机）
3. 变压器 (CAREL代码MCKTR00000)
4. 调节阀定位器(仅适用于调节型加湿器， CAREL代码
MCKARVA000)
5. 端子排 (保险丝组件MCKFUSE000)
6. 进风口压力计
7. 气压调节器
8. 常闭型气路电磁阀
9. 气管路压力开关（仅适用于开关型机组）
10. 出风口压力计
11. 入水口压力计
12. 水管路压力调节器
13. 常闭型水管路电磁阀
14. 出水口压力计
15. 常开型排水电磁阀
16. 电源110/230 Vac 12 Vdc 0.5 A (仅适用于调节型加湿器，CAREL代
码 MCKAL00000)
加湿必须被定位，以保证：
□读取显示屏上的数据；
□使用显示屏上的按键；
□打开前面板；
□进入加湿主机内部，以检查和维护；
□供水和供气管路的连接；
□输送水和气管路的连接；
□电源和控制连接。
重要：排水软管必须直接连接到排水口，排水口比雾化喷
嘴至少低50 mm。
使用卡乐提供的安装支架和螺丝套件将加湿器固定在墙上。
确保有足够的空间连接水路和气路装置。

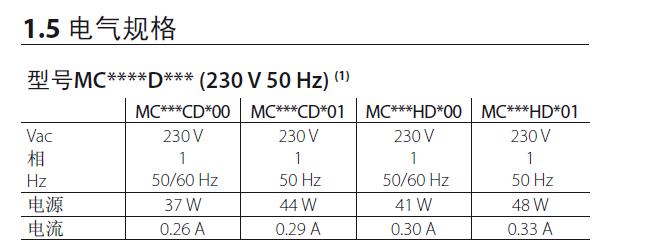

1.5 电气规格
型号MC****D*** (230 V 50 Hz) (1)
MC***CD*00 MC***CD*01 MC***HD*00 MC***HD*01
Vac
相
Hz
230 V
1
50/60 Hz
230 V
1
50 Hz
230 V
1
50/60 Hz
230 V
1
50 Hz
电源37 W 44 W 41 W 48 W
电流 0.26 A 0.29 A 0.30 A 0.33 A
(1) 产品遵循EN55014, EN61000, EN60335
型号MC****1*** (110 V 60 Hz) (1)
MC***C1*00 MC***C1*01 MC***H1*00 MC***H1*01
Vac
phases
Hz
110 V
1
60 Hz
Power 37 W 44 W 41 W 48 W
Current 0.54 A 0.60 A 0.64 A 0.70 A
(1) 产品通过了UL998 & CSA C22.2 No104认证
