三丰螺纹千分尺 125 系列
特点
• 带有一个60º 的V 型测砧和锥型心轴，易于测量英制或统一标准的螺纹中径。
• 棘轮锁定装置可保持恒定测力。
• 带一套基准杆(不包括0-25mm 型)。
技术参数
精度: ±(2+R/75)μm, R 为最大测量范围 (mm)
分度值: 0.01mm
心轴进给偏差: 3μm
性能参数
公制型

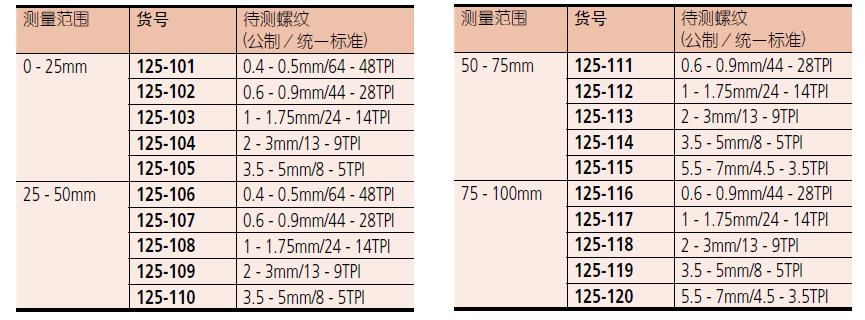

测量范围货号待测螺纹
(公制／统一标准)
0 - 25mm 125-101 0.4 - 0.5mm/64 - 48TPI
125-102 0.6 - 0.9mm/44 - 28TPI
125-103 1 - 1.75mm/24 - 14TPI
125-104 2 - 3mm/13 - 9TPI
125-105 3.5 - 5mm/8 - 5TPI
25 - 50mm 125-106 0.4 - 0.5mm/64 - 48TPI
125-107 0.6 - 0.9mm/44 - 28TPI
125-108 1 - 1.75mm/24 - 14TPI
125-109 2 - 3mm/13 - 9TPI
125-110 3.5 - 5mm/8 - 5TPI
尺寸
单位: mm
125-103
技术参数
精度: ±(2+R/75)μm, R 为最大测量范围 (mm)
分度值: 0.01mm
心轴进给偏差: 3μm
测量范围货号待测螺纹
(公制／统一标准)
50 - 75mm 125-111 0.6 - 0.9mm/44 - 28TPI
125-112 1 - 1.75mm/24 - 14TPI
125-113 2 - 3mm/13 - 9TPI
125-114 3.5 - 5mm/8 - 5TPI
125-115 5.5 - 7mm/4.5 - 3.5TPI
75 - 100mm 125-116 0.6 - 0.9mm/44 - 28TPI
125-117 1 - 1.75mm/24 - 14TPI
125-118 2 - 3mm/13 - 9TPI
125-119 3.5 - 5mm/8 - 5TPI
125-120 5.5 - 7mm/4.5 - 3.5TPI
测量范围L a
0 - 25mm 37.2 25
25 - 50mm 62.2 32
50 - 75mm 87 49
75 - 100mm 112 63
