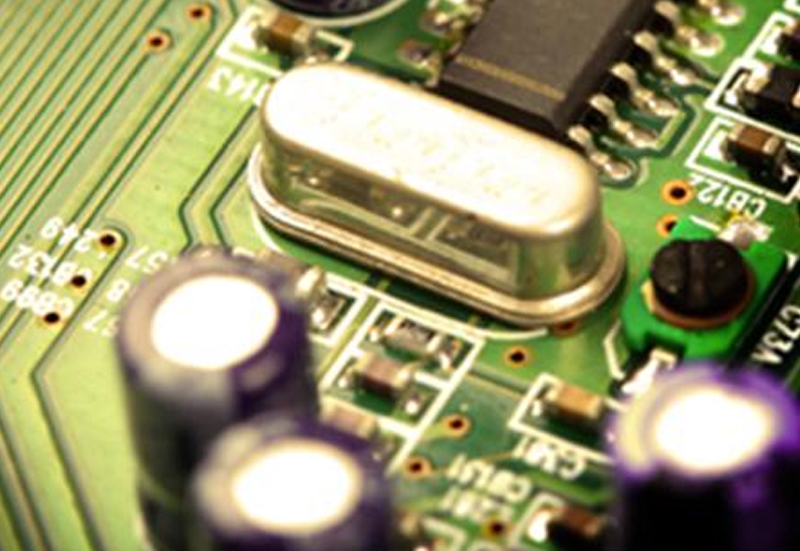

晶振是各板卡的'心跳'发生器，选择好的晶振，保障线路板的经久耐用性。然而难免会碰到晶振停振或者烧坏的问题。晶振的作用就是向显卡、网卡、主板等配件的各部分提供基准频率，它是时钟电路中最重要的部件。晶振就像个标尺，工作频率不稳定会造成相关设备工作频率不稳定，自然容易出现问题。首先要清楚的一件事情是：晶振分为无源晶振与有源晶振两大类，接下来就让丙通MRO带你了解晶振损坏的原因！
一、晶振烧坏的原因
针对无源晶振被烧坏的情况有以下两点：
1、手焊操作不当
假如利用高温或长时间对导脚部位进行加热，会导致晶振内部晶片镀银层破坏，电阻超差等问题，引发晶振不起振。
2、激励功率过大

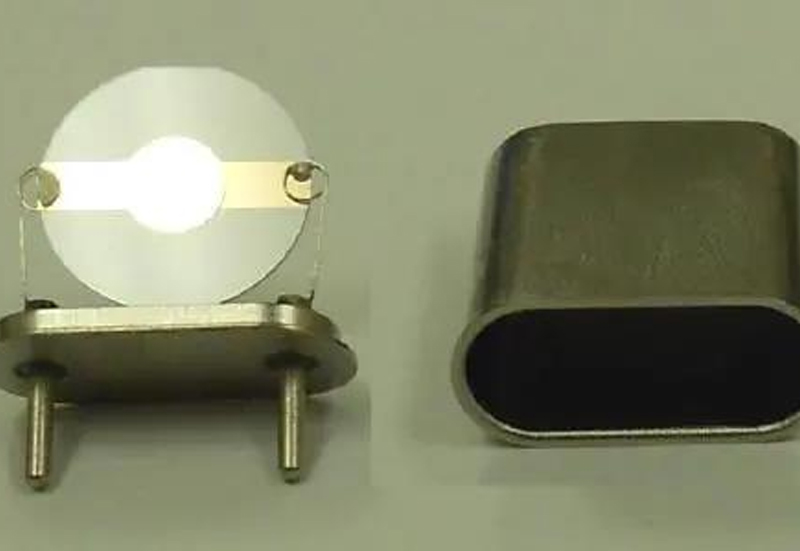

因为电路提供的激励功率过大可能会导致石英晶片振幅变大，因此过多的热量产生导致石英晶片振动区域的温度升高。石英晶片本身则产生梯度性温度攀升，直接破坏频率稳定度。由于晶片机械性变形程度可能会超出弹性极限，造成晶格不可恢复性的位移，造成晶振输出频率永久性频偏。更严重的情况下，石英晶片振碎，导致晶振彻底不起振（停振），也就是我们所说的“烧坏”。造成等效电阻变大(注：一般晶振电阻值为10~100Ω)，影响晶振起振，严重情况下造成晶振停振。
针对有源晶振被烧坏的情况也分为以下两点：
1、电压输入接错方向
石英晶体振荡器通常用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。电压正确接法：必须把电压输入接到晶振的电压输入脚（VCC）。若错接到接地脚，晶振就会被电流 “烧坏”。
2、输入电压参数选错
一般输入电压：1.8V、2.8V、 3.3V、5V。如果把5V供给额定电压为1.8V的有源晶振，就会带来晶振被烧坏的高风险。
二、晶振停振的原因
1、电路原因：其他元件不良、负载电容或电路设计或加工造成的杂散电容离散度大、晶体两端电压不足、电路静态工作点有问题。
2、具有不稳定性：引起不稳定性的原因有很多，可能是晶振质量问题，更多原因则是晶振参数与电路参数不相匹配，例如系统要求精度20ppm，而晶振参数只有50ppm；再或者匹配电容要求12PF，而实际电容只有9PF诸多原因。
3、晶振本身的原因：晶片碎裂、过大、频率不良、晶体牵引力不足过大寄生反应。或在电路上，负载电容或电路设计或加工造成的杂散电容离散度大，晶体两端电压不足，这些也会导致晶振停振！
三、晶振停振注意要点
1、由于晶振在剪脚和焊锡的时候容易産生机械应力和热应力，而焊锡温度过高和作用时间太长都会影响到晶体，容易导致晶体处于临界状态，以至出现时振时不振现象，甚至停振。
2、在焊锡时，当锡丝透过线路板上小孔渗过，导致引脚跟外壳连接在一块，或是晶体在制造过程中，基座上引脚的锡点和外壳相连接发生单漏，都会造成短路，从而引起停振。
3、当晶体频率发生频率漂移，且超出晶体频率偏差范围过多时，以至于捕捉不到晶体的中心频率，从而导致芯片不起振。
4、由于芯片本身的厚度很薄，当激励功率过大时，会使内部石英芯片破损，导致停振。
5、在检漏工序中，就是在酒精加压的环境下，晶体容易产生碰壳现象，即振动时芯片跟外壳容易相碰，从而晶体容易发生时振时不振或停振。
6、在压封时，晶体内部要求抽真空充氮气，如果发生压封不良，即晶体的密封性不好时，在酒精加压的条件下，其表现为漏气，称之为双漏，也会导致停振。
