MRO-如何快速判断电机的好坏?

2022-05-17

来源:网络浏览次数:10

在平日里,不管是在电机使用前,还是在故障中,都应该先去测量一下电机的好坏,才可以通电使用。今天丙通MRO就教你如何快速地判断电机的好坏,提高工作效率。

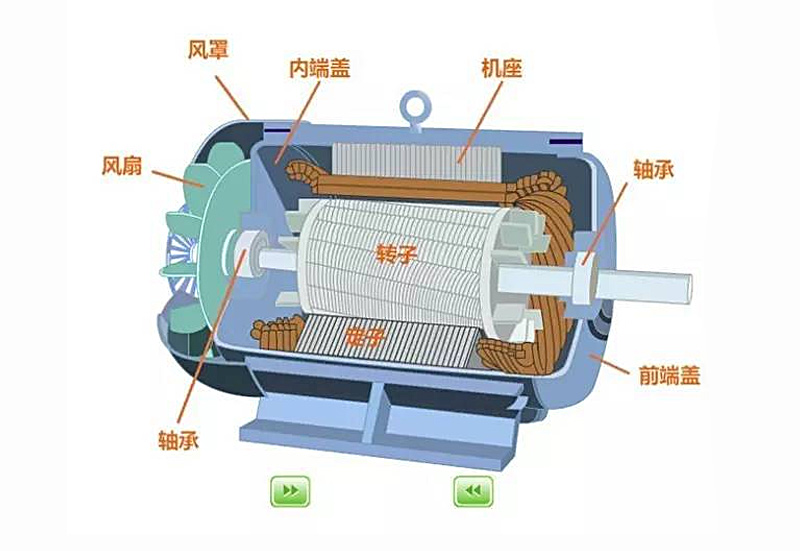

如何判断一台电机的好坏,主要有两个参数,一是测量电机线圈阻值,二是测量线圈与外壳的绝缘电阻。三相电机与单相电机测量绝缘电阻方式一样,但测量线圈阻值判断方法不一样。电动机的故障无非就是两大块:机械和电气。



机械方面的有:1、轴承是否缺油或者损坏;2、端盖是否“跑外套”,轴承是否“跑内套”。



电气方面的有:1、绝缘电阻是否合格;2、三相直流电阻是否合格,用双臂电桥测量;3、转子是否断条,电动机的直流电阻是判断电动机的重要依据。



能够使用的工具





一、万用表:用于检查电机线圈通断的测量。



二、兆欧表:可用于电机相间和相对地间的绝缘电阻测量,并且不可小于0.5兆欧。用500V兆欧表测绝缘电阻大于0.5M说明是好的,低于0.5M说明电机坏了,但这只是外观判断,对于匝间短路相间击穿只有拆开解体检查。



三、单臂电桥:精确测量线圈电阻,可以知道每相线圈的电阻是否接近。



迅速判断电机好坏的方法





一、用万用表测量电机



对地阻值(用欧姆档的高档位):电动机绕组(三相)与外壳之间的绝缘电阻,一般要求达到2M以上,在潮湿,酸碱等环境下使用的可以酌情降低要求,一般不得低于0.5M。



相间阻值(用欧姆档的高档位):不同相绕组间的绝缘电阻,一般要求达到2M以上,在潮湿,酸碱等环境下使用的可以酌情降低要求,一般不得低于0.5M。



三相阻值(用欧姆档的低档位):三相绕组的本身阻值,要求三相绕组的阻值大致平衡(用数字表测量方可得到准确数据,电动机容量不同要求不同,一般要求不超过2%)。



二、用500v绝缘摇表测量



用500v绝缘摇表测量三相绕组相间绝缘电阻和对地(对机壳)绝缘电阻,长期存放的电机各项绝缘电阻要0.5兆欧以上为好电机,可以使用。0.1兆欧以上不足0.5兆欧说明电机已经受潮,要烘干处理后才可以使用。绝缘电阻很低的说明绝缘已经损坏。



绝缘电阻大小指标:






1. 新装和大修后的低压线路和设备的绝缘电阻值不应低于0.5兆欧姆。


2. 运行中的低压线路和设备、毎V电压的绝缘电阻值不应低于1千欧姆、例如220V、则绝缘电阻值不小于0.22兆欧姆、380V时不应小于0.38兆欧姆。


3. 潮湿环境中的线路和设备、每伏电圧的绝缘电阻值不低于500欧姆。


4. 携带式电气设备或手持式电动工具的绝缘电险不应低于2兆欧姆。


5. 控制线路的绝缘电阻值不应低于1兆欧姆。潮湿环境下、可降低为0.5兆欧。


6. 架空线路每个悬式绝缘子的绝缘电阻值不应低干300兆欧。


7. 高压线路和设备的绝缘电阻值一般不低亍1000兆欧。


8. 6至10千伏电缆线路的绝缘电阻值不低于400至1000兆欧。


9. 电力变压器投入运行前的绝缘电阻值不应低于出厂时的百分之70、运行中可适当降低。



三、检查外观



转动电机转子,应该轻松自如,并且没有杂音和摩擦声,说明轴承和气隙正常。检查轴承、风扇,一般缠电机就让全换了!因为有时候轴承抱死也会烧电机的哟!
