在维修电路时万用表是比较常见的一种电工仪表，以下丙通MRO就来说说如何用万用表测量电路中线路的通断。
用电阻档测量电路的通断

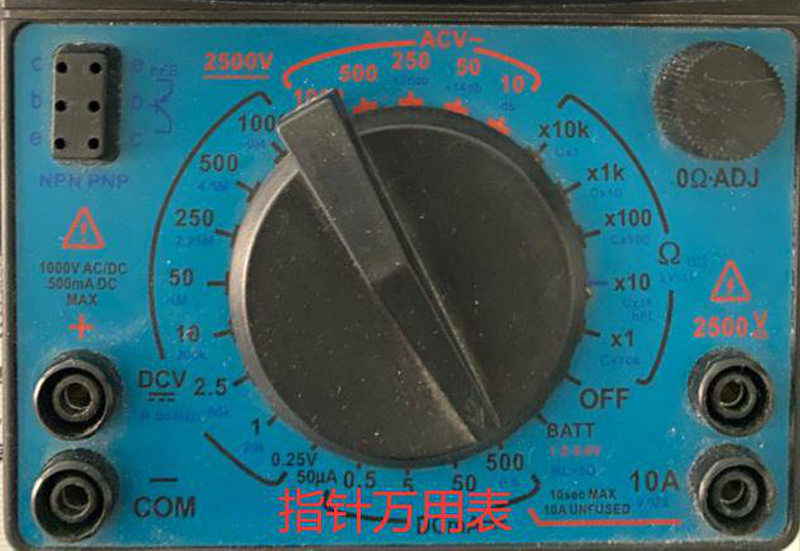

检查电路通断最方便的是采用电阻档，一般对于电路来说既安全又有效。使用万用表电阻档测量电路要选择合适的档位，如果是测量导线的通断，我们可以使用电阻RX1或者RX10，如果用的是数字万用表，我们还会用到蜂呜器档位来判断线路的通断。
对于数字万用表的蜂呜器档位，当测到电路中的电阻值低于50欧姆以下时，电路中导通的电流达到了蜂呜器响的强度，蜂呜器就会响起，此时也说明了电路是导通的。如果在测量电路时需要显示一定的阻值，就需要选择合适的电阻档了。
用电压档测量电路的通断

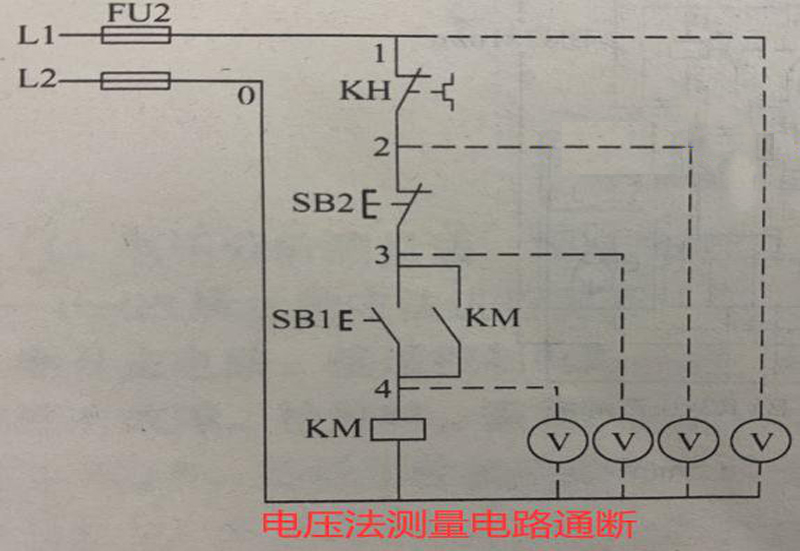

用电压档测量电路的通断，在测量时需要注意安全。我们先要分清的是测量交流电压还是直流电压，然后在打到相应的档位上。以电机控制电路为例，先把万用表档位打到交流500伏，为了安全起见，在用电压测量时，最好找一个人帮一下忙按住SB1启动按钮不放，表笔分别测O号端子与1号、2号、3号与4号端子。正常情况下，0号端子与1至4号端子之间都应该有380V电压，如果测到某号端子与0号端子之间没有380V电压的话，就说明此处线路是不通的，比如我们测了0号与2号端子之间有380V电压，0号与3号、0号与4号之间电压为零，这就说明在停止按钮SB2常闭点有断路的故障。
以上就是用万用表测量电路中线路通断的方法，你学会了吗？
