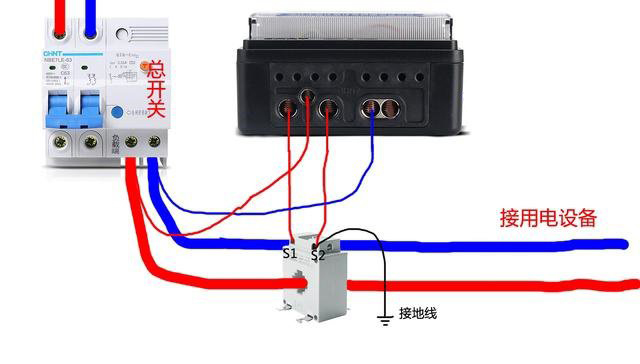

电流互感器的一次侧绕组匝数很少，甚至只有一匝，导线截面积很大。二次侧绕组的匝数很多(匝数由变流比而决定)。一次侧绕组串联接在电力主线路中（P1进/P2出)，而二次侧绕组的S1/S2接在电能表的电流绕组、测量仪表、继电保护装苦及指示电路中。见下图所示。
电流互感器的二次侧的S2接地，实际上是防止互感器内部的一次侧高压由于其它原因，使绝缘击穿，高压串入二次低压侧，对硅钢片(铁芯)或二次侧的线圈形成回路，对人体安全构成威胁而设置的。
如果在安装电流互感器的时候没有按照规矩办事，P1为电源的进的方向，P2为至线路负载方向，即使是二次侧接地了，也会对人体安全构成威胁。这是因为变压器在工作时的瞬间参考方向中有一个同名端与异名端，生产电流互感器的厂家都是按照规定将S1设置为接地保护端子，正是由于这种原因，在几个以上的电流互感器安装中，也不可以混滑S1、S2的任意接地情况。
线路中电流互感器一次侧带电时，无论什么在情况下都不允许二次侧线圈开路。这是因为在正常运行情况下，电流互感器的一次磁势与二次磁势基本平衡，励磁磁势很小，铁芯中的磁通密度和二次线圈的感应电势都不高，当二次开路时，一次磁势全部用于励磁，铁芯过度饱和，磁通波形为平顶波，而电流互感器二次电势则为尖峰波，因此二次侧绕组线圈将出现高电压，对人体及设备安全带来危险。
电流互感器在运行时，若需要二次侧拆装仪表，必须首先将电流互感器的二次侧S1、S2用导线短接起来。为了防止开路，电力安全规程中严格规定，在电流互感器二次侧不允许装设熔断器或刀闸开关的。
