MRO-互感器使用时要注意什么

2021-12-01

来源:丙通浏览次数:286

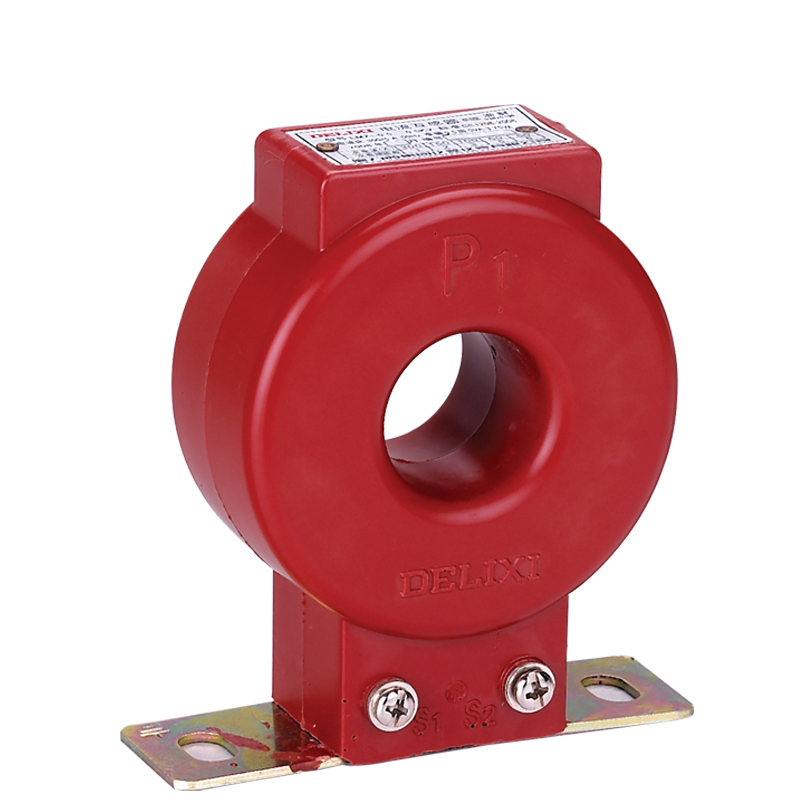

一、电流互感器


1、使用电流互感器时,除一次电流和额定电压需满足要求外,电流互感器还需满足短路动、热稳定性的要求。


2、运行中的电流互感器任何时候二次侧都不准开路。若二次侧开路,因为二次电流去磁作用消失,一次电流将全部用来励磁,铁心磁密急剧增加,结果使铁芯过热烧坏互感器;另外,由于铁芯饱和,在电流互感器的二次侧产生高电压,危机人身和设备安全。


3、为防止互感器一、二次侧绕组击穿时危机人身和设备安全,互感器二次侧应该有一点可靠接地。


4、电流互感器接线时要注意互感器极性的正确性。


5、电流互感器的等级至少比仪表高一个等级。测量电能用电流互感器一般选用0.5级;对测量精度要求较高的发电机、主变压器和特大工业用户,电能测量用的电流互感器应选用0.2级。


6、电流互感器的额定容量要选择适当;二次回路实际负荷应在互感器额定负荷和下限负荷范围内测量,才能满足—定的准确级次。


7、为了确保安全,各种测量仪表不要与继电器共用一个二次绕组。8、保护用的电流互感器必须有足够大的10%倍数。


注:电流互感器的10%倍数是指一次电流增加到额定一次电流的n倍时,电流误差达到-10%,此时的一次电流倍数n被称为10%倍数。10%倍数越大,表示此电流互感器的过电流性能越好。


二、电压互感器


1、电压互感器的额定电压、电压比、容量、准确度等要选择适当。


2、运行中的电压互感器在任何情况下都不准短路,否则会危机系统和设备的安全运行。


3、电压互感器的二次侧有一端必须可靠接地。这是为了防止一、二次间绝缘击穿时,一次侧的高压窜入二次侧危机人身和设备安全。


4、电压互感器接线时,要注意一、二次绕组接线端子上的极性。


5、电压互感器的一、二次侧一般都应装设熔断器作为短路保护,同时其一次侧应装设隔离开关作为安全检修用(110kV及以上电压等级除外)。


6、装设在发电机、主变压器、出线回路中计量用的电压互感器,以及所有计算电费电度表所用的电压互感器,其准确级次应为0.5级。对10万kW以上的发电机、月用电量100万kW·h以上的计费电度表,其电压互感器的准确级次应为0.2级。


7、保护用的电压互感器,当需要检查或监视一次回路单相接地时,应选用三绕组的三相五柱式或单相三绕组电压互感器。单相三绕组电压互感器必须由三台互感器组成三相电压互感器,接成YN,yn0 (Yo/Yo-12),零序电压绕组接成开口三角形。中性点直接接地系统用的电压互感器,零序电压绕组额定电压为100V;中性点不直接接地系统用的电压互感器,零序电压绕组额定电压为100/3V。
