气缸工作原理详细说明(包括气缸原理图)

2013-12-02

浏览次数:405



气缸原理的总体概述:

      气缸工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备笨重、成本高,同时耗气量增大,造成能源浪费。在夹具设计时,应尽量采用增力机构,以减少气缸的尺寸。



下面是气缸理论出力的计算公式:

F:气缸理论输出力(kgf)

F′:效率为85%时的输出力(kgf)--(F′=F×85%)

D:气缸缸径(mm)

P:工作压力(kgf/C㎡)

例:直径340mm的气缸,工作压力为3kgf/cm2时,其理论输出力为多少?芽输出力是多少?

将P、D连接,找出F、F′上的点,得:F=2800kgf;F′=2300kgf

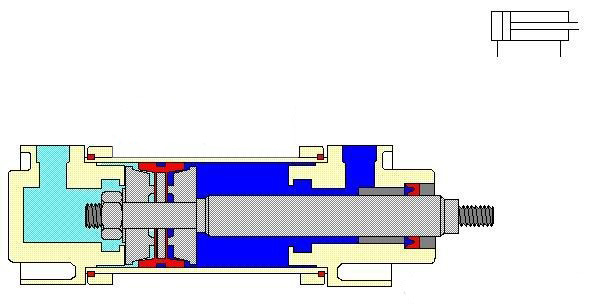

二、双作用气缸原理(含气缸原理图)

气缸原理,气缸工作原理,气缸原理图

      双作用气缸指两腔可以分别输入压缩空气,实现双向运动的气缸。其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。此类气缸使用最为广泛。



1)双活塞杆双作用气缸双活塞杆气缸有缸体固定和活塞杆固定两种。

      缸体固定时,其所带载荷(如工作台)与气缸两活塞杆连成一体,压缩空气依次进入气缸两腔(一腔进气另一腔排气),活塞杆带动工作台左右运动,工作台运动范围等于其有效行程s的3倍。安装所占空间大,一般用于小型设备上。



      活塞杆固定时,为管路连接方便,活塞杆制成空心,缸体与载荷(工作台)连成一体,压缩空气从空心活塞杆的左端或右端进入气缸两腔,使缸体带动工作台向左或向左运动,工作台的运动范围为其有效行程s的2倍。适用于中、大型设备。

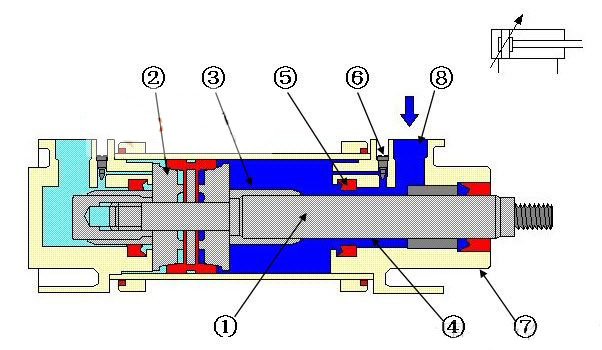

缓冲气缸原理(含气缸原理图)



气缸原理,气缸工作原理,气缸原理图

1—活塞杆;2—活塞;3—缓冲柱塞;4—柱塞孔;5—单向密封圈;6—节流阀;7—端盖;8—气孔

      缓冲气缸对于接近行程末端时速度较高的气缸,不采取必要措施,活塞就会以很大的力(能量)撞击端盖,引起振动和损坏机件。为了使活塞在行程末端运动平稳,不产生冲击现象。在气缸两端加设缓冲装置,一般称为缓冲气缸。缓冲气缸见上图,主要由活塞杆1、活塞2、缓冲柱塞3、单向密封圈5、节流阀6、端盖7等组成。



      缓冲气缸工作原理是:当活塞在压缩空气推动下向右运动时,缸右腔的气体经柱塞孔4及缸盖上的气孔8排出。在活塞运动接近行程末端时,活塞右侧的缓冲柱塞3将柱塞孔4堵死、活塞继续向右运动时,封在气缸右腔内的剩余气体被压缩,缓慢地通过节流阀6及气孔8排出,被压缩的气体所产生的压力能如果与活塞运动所具有的全部能量相平衡,即会取得缓冲效果,使活塞在行程末端运动平稳,不产生冲击。调节节流阀6阀口开度的大小,即可控制排气量的多少,从而决定了被压缩容积(称缓冲室)内压力的大小,以调节缓冲效果。若令活塞反向运动时,从气孔8输入压缩空气,可直接顶开单向阀5,推动活塞向左运动。如节流阀6阀口开度固定,不可调节,即称为不可调缓冲气缸。气缸所设缓冲装置种类很多,上述只是其中之一,当然也可以在气动回路上采取措施,达到缓冲目的。
