MRO-变频器的安装及试运

2021-10-13

来源:丙通浏览次数:264

一、变频器安装—般要求


1、环境温度


       一般适用于-10~40°C、海拔低于1000m、相对湿度不大于90%的环境中工作。环境温度若高于40℃,每升高1℃,变频器应降额5%使用。




2、现场条件


1)无腐蚀,无易燃、易爆气体和液体;无灰尘、漂浮性的纤维及金属颗粒;无电磁干扰。


2安装场所的基础、墙壁应坚固无损伤、无振动。


3安装位詈应避免阳光直射。


4驱动防爆电动机时,变频器无防爆结构,应将变频器设置在危险场所之外。


3、安装方式


1)变频器必须垂直安装,若多台变频器安装在同—装置或控制箱里时,宜横向并列安装。若采用纵向方式安装,变频器间应加装隔热板。


2)墙挂式安装变频器与周围物体之间的距离,两侧不小于100mm,上下不小于150mm。


3)环境比较洁净,尘埃少时,单台变频器安装宜采用柜外冷却方式;若采用柜内冷却方式,应在变频器柜柜顶安装抽风式冷却风扇。

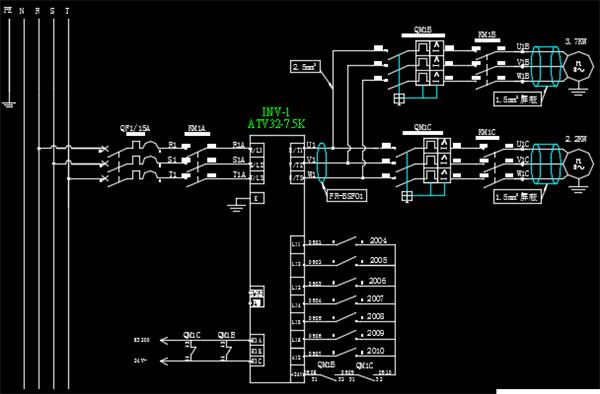

二、变频器主回路接线


1、电缆线屑、金属屑、短断头及其螺杆、螺母等不得遗落在变频器内部。


2、变频器输入端(R、S、T),输出端(U、V、W)接线应正确,电缆芯线连接无松动。端子接线裸露部分与其他端子带电部分间应做好绝缘隔离。


3、变频器输出端子排上的N端子不得接至输入电源中性线端子上。


三、变频器控制回路接线


1、控制回路与主回路的配线、模拟信号回路与反馈信号回路的配线应分开,且保持一定的距离。


2、变频器控制回路中的继电器触点端子引线与其他控制回路端子的连线,应按区域配线。


3、变频器控制回路配线应采用屏蔽线或屏蔽电缆。


4、模拟量控制线应采用屏蔽线或屏蔽电缆,屏蔽一端应接至控制电路的公共(COM)侧,不得接至地端(E)或大地,另一端可悬空。


5、开关量控制线未采用屏蔽线,同—信号两根线应绞结后分别连接。


四、变频器接地和防雷接线


1、变频器接地线截面不应小于2mm,长度宜控制在20m内。


2、雷电活跃地区,电源进线侧应装设变频器专用避雷器,或按规范在变频器安装处20m的距离以外预埋钢管保护接地装置。


3、多台变频器接地时,变频器应分别与大地相连,不得一台变频器的接地端与另一台变频器的接地端连接后再接地。


4、变频器的接地端子(PE)可与电机电缆的接地线相连接。



五、变频器的“EMC电磁兼容性”接线


1、传动柜中所有电气设备接地良好,接地线应连接至公共接地点或接地母排上,宜用高频时阻抗较低的扁平导体,例如金属网编织线。


2、变频器的电机电缆须采用屏蔽电缆,屏蔽层的电导截面积不小于每相导线芯截面积的1/10。


3、控制电缆应采用屏蔽电缆,屏蔽层应直接接至变频器内部接地侧,另—侧可通过高频小电容接地。


4、当屏蔽层两端的差模电压较低和连接到同—接地线上时,可将屏蔽层的两端直接接地。


5、模拟信号的传输线应采用双屏蔽的双绞线,不同的模拟信号线单独配线,不同模拟信号不得置于同一对公共反馈回线中。


6、低压数亨信号线应采用双屏蔽的双绞线。


7、电机电缆应单独配线,其最小间距为500mm.


8、变频器控制电缆和电源电缆的安装与接线若有交叉,应按90°角交叉配线,采用专用夹子将电机电缆和控制电缆屏蔽层固定到接地点。


六、变频器试运


1、空载试运


1)电动机的旋转方向正确。


2运转至各频率点电动机不得有异常振动、共振、振动噪声。


3)参数设定程序重新检查,确认参数设定值无误。


4)输出电压和电流值应符合产品质量技术文件要求,三相平衡值不得大于10%。


2、带负载试运


1按正常负荷量运行,三相输出电流值应符合预定值。


2闭环控制系统的转速反馈变化值应符合产品质量技术文件要求。


3电动机运行的平稳性,电动机和变频器运行温度变化应保持稳定。


4)各类保护性参数值具备有效性。


5)按工艺要求试运行,随时监控并做好记录。
