MRO-霍尔电流传感器怎么判断好坏

2021-09-27

来源:丙通浏览次数:313

       判断霍尔传感器的好坏,一定要借助万用表(机械指针式万用表或数字万用表均可)。霍尔有字的一面朝向自己,管脚朝下,从左到右分别是霍尔传感器的1脚(电源的正极Vcc),中间的2脚为(电源的负极GND),剩下的3脚为霍尔传感器的输出信号端(OUT),电路中在霍尔的1脚与3脚接有一个电阻器,其电阻值为1000Q左右,接上直流电源10V,用磁钢接触霍尔传感器表面,此时会在它的2~3脚之间会有高、地电压变化的输出。用数字万用表的检测二极管挡位测量它的2脚与1脚的电压降,红表笔接2脚,黑表笔接1脚,其正向压降为0.543值,反过来测量其万用表显示为“OL”。


       一般检测它时,可以加12V直流电压,看它的输出脚的电压变化是多少,我一般不接电阻时,加在1~脚的电压为10V,此时测量2~3脚电压为负-14V,当我用磁钢靠近霍尔表面时,它的电压会慢慢地从-14V变化至-7.6V,当拿开磁钢后又慢慢地上升到原来的-14V。因此可以判断这个霍尔传感器是正常的。有时候直接将三个霍尔的5根线,用万用表测量它们三个电压降值应该一样,否则说明其中有损坏的。


       它一般输出信号电压给电瓶车内的集成电路的信号输入端。时刻反映电机运转的位置,便于控制器输出一个相位角不同电压给电机。

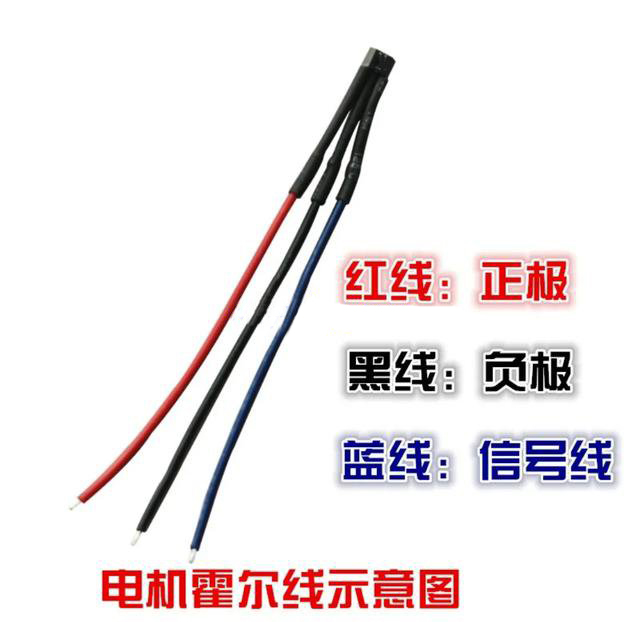

电机线颜色的区别:


       因为电机一套有三个霍尔元件,除去三个霍尔的正极、负极是接在一起,另外的三个霍尔传感器输出的三个信号线,一共就有5根导线了;记得红线是正极,黑线是负极,黄、绿、蓝线是三个信号输出线,也就是电机的相位,电机不转时可以调整这三根线,也可以调整电机的三根线。
