MRO-二次仪表通用技术参数

2021-09-01

来源:丙通浏览次数:241

一.主要电性能参数


1.与测量有关的参数:


1.1数显式仪表显示码:

0~99、-199~999、-1999~1999、-199.9~399.9、-199.9~999.9、-150.00~399.99、

-100.000~499.999等可选


1.2数显式仪表基本误差:<± (1%F.S+1d) 、 ≤土(0.05%F.S+1d) .s士(0.2%F.S+1d) .≤土 (0.05%F.S+2d)等可选


1.3磁电系仪表基本误差:≤土1.5%F.S 、<士2.5%F.S可选


1.4 24小时示值飘移:≤士(0.3×基本误差限)


1.5输入串模干扰影响:≤士0.5×基本误差


1.6输入共模干扰影响:≤土0.5×基本误差


1.7温度系数:在0℃~50C范围内偏离20℃士2°℃时≤(0.05×基本误差限)/℃


1.8热电偶冷端补偿范围:0°℃~5o°℃


1.9热电偶冷端补偿误差:<士1℃、≤士2°℃可选




2.与调节有关的参数:


2.1设定点偏差:模拟处理的数显仪表≤士2d


2.2设定误差:刻度盘或拨码设置的仪表≤±1%F.S; ≤土1.5%F.S可选


2.3 可设置范围:刻度盘或拨码设置的仪表21~100%F.S

模拟处理式数显仪表≥1~100%F.S

数亨处理式仪表≥1~100%F.S


2.4回差:模拟处理的仪表≤0.5×基本误差;数字处理的仪表0.2~20间可调


2.5周期时间:模拟式时间比例控制仪表40s士10s

数字处理式仪表等周期时25s士5s

驱动固态继电器及可控硅2s士0.5s


2.6PID调节仪表出厂参数设置值:P=5%;I=210s D=30s


3.与报警有关的参数


3.1跟随式上限报警值:控制值+(4%~6%F.S)(默认)


3.2跟随式下限报警值:控制值-(4%~6%F.S)(默认)


3.3报警值可设置时的范围:≥1 ~100%F.S


3.4报警回差:模拟处理的仪表≤1.5%F.S;数字处理的仪表为1d


4.与控制输出有关的参数


4.1继电器触电输出:AC250V/SA(阻性负载)或AC250V/5A(感性负载)


4.2驱动可控硅脉冲输出:幅度≥3V,宽度≥40us的移相或过零触发脉冲


4.3驱动固态继电器信号输出:驱动电流≥15Ma电压≥9v


4.4内装可控硅输出:60oV/1A(仅供用于可控硅阳极触发)


4.5模拟量输出:0~~10Ma(负载≤1KQ);4~20Ma(负载≤500Q2)0~5V(负载≥100KQ); 1~5V(负载≥100KQ)


4.6声报警输出:频率为2300Hz的断续声,讯响器声压约80Db/10mm


5.与附加输出有关的参数:


5.1馈电输出:DC 5V土5%、12V士5%、24V士5%(负载电流≤30Ma)


5.2变送模拟信号输出:


5.2.1输出电压:DC0~1V、0~2V、0~5V、1~5V、0~10V等


5.2.2输出电流:DC 0~10Ma . 4~20Ma等


5.2.3变送信号非线性校准误差:≤士0.2%F.S、≤士0.5%F.S、≤土1%F.S可选


5 .2.4变送输出幅度误差:≤士0.2%F.S


除非申明,输入信号与变送输出的模拟信号之间不作直流隔离5.3通讯输出:RS-232或RS-485 ;


6.正常工作条件:


6.1使用电源:默认值220V士10%50HZ士5% ;功耗约5W(高可靠TM电源)(开关电源型90~260V 50~60HZ功耗约5w)

可定制使用AC38ov DC24V等电源规格的品种)


6.2 环境温度:0~~50°C


6.3环境湿度:<85%RH


6.4大气条件:无腐蚀性气体或粉尘的场合6.5外磁场:<400A/m


7.其他:


7.1数据断电保护时间:使用E2PROM时超过十年,使用内置电池时间说明书


7.2重量:0.1KG---1.OKG

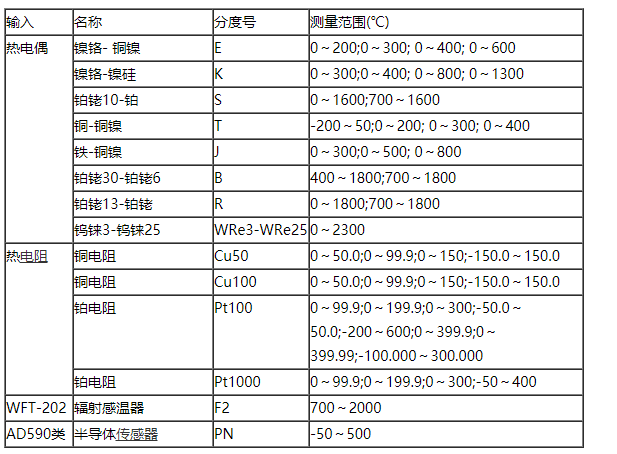

二、输入信号及范围

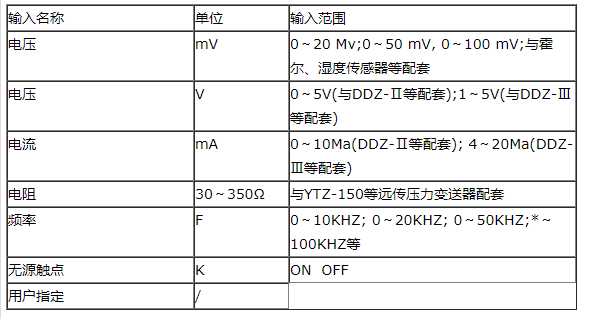

2.其他输入信号:


       以电压、电流、电阻、频率、无源触点、相位差等作输入信号,可以用压力、流量、湿度、物位、液位、重量、溶氧、PH值、糖度、酸碱度等作计量单位.
