电机预防性试验主要步骤及注意事项
一、办理工作票
工作票是准许在电气设备或线路上工作的书面指令，也是保证执行安全技术措施的书面依据。高压电机预防性试验要办理第—种工作票。
二、现场落实安全措施

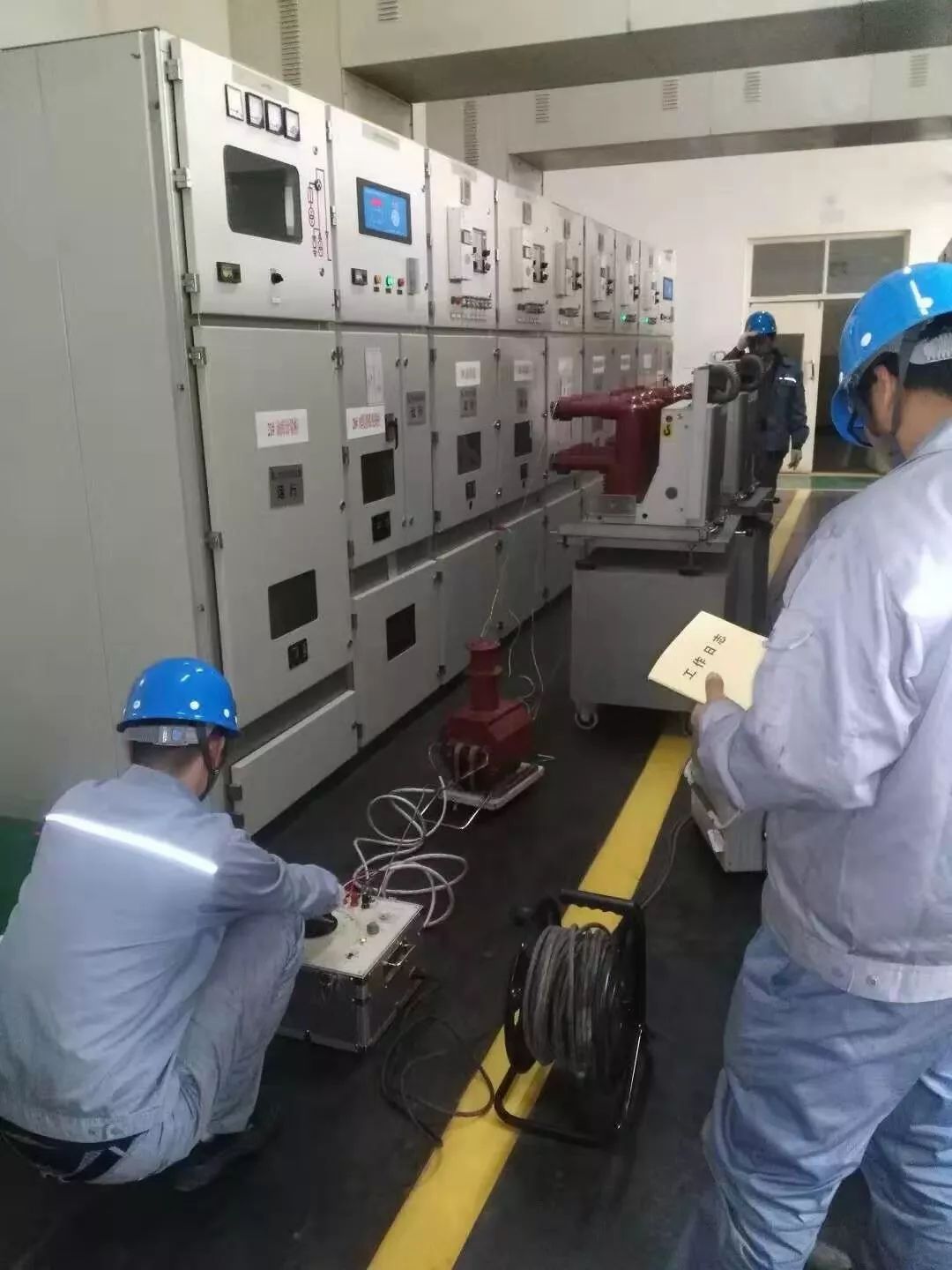

1.将高压电机线路停电，断开断路器，将手车拉至检修位置，合上接地刀闸，挂“禁止合闸，有人工作”标示牌。
⒉试验现场做好隔离，拉好警戒线。
三、试验
1.准备相应工具、仪器(兆欧表、直流电阻测试仪)、接地线。
⒉.找准设备位号，按下启动按钮检查电机确已断电，打开电机接线盒，将电缆芯线从电机解除，并保持足够距离。
3.使用直流电阻测试仪测量电机直流电阻时，检查接线正确，将接线夹分别夹在电机U-V接线柱，检查接触良好。打开测试仪测量U-V绕组直阻，并及时记录测量值;再依次测量U-W、V-W绕组直阻，并及时记录。三相绕组直阻最大值和最小值之差与平均值之比不大于1%为合格。
4.测量完毕，收好直流电阻测试仪。
5.使用兆欧表测量电机绝缘时，先将兆欧表接地夹接于电机外壳接地点，打开兆欧表，检查兆欧表电池容量正常，再将兆欧表开关置于测量位置，将兆欧表测试端接于电机接线端子上。
6.用兆欧表测试电机绝缘电阻，读取15s测试值和60s测试值，并判断吸收比，吸收比不小于1.3，绝缘电阻不小于6MQ，作好记录。
7.测量完毕，取下测试端，关闭兆欧表，及时对电机放电，并收好兆欧表。
8.恢复电机接线，检查接线无松动，相序正确，接线盒内无异物，封闭电机接线盒。
四、试验结束
1.收拾工具、仪器、仪表，检查无缺失，现场无遗留工作。
⒉.联系值班负责人检查工作情况，撤离，办理工作票结束手续。
五、注意事项
1.测量电机绝缘电阻前，应先将电机对地放电;测量电机绝缘电阻后，应及时对地放电。
⒉测量电机绕组直流电阻时，接线夹必须卡紧无松动，接触良好，接触部位无脏污、锈蚀。
工作之前先办票，人身安全最重要。安全措施落实完，人员才能靠近前。电机预防性实验，主要器具有三件:直流电阻测试仪，兆欧表和接地线。找对位置开始干，首先解除三芯线，三个端子擦干净，夹子夹好别松动。两两之间来测量，数据—样算正常。均值比对大减小，不超百—就算好。收好直阻测试仪，然后拿出兆欧表。L相线E接地，这点一定要牢记。六十十五分别读，然后二者来相除，吸收比值可放宽，最小也得—点三。绝缘电阻有要求，每个千伏—兆欧。测量前后要放电，不然就算你蛮干。收完仪表压好线，换个地方接着练。
