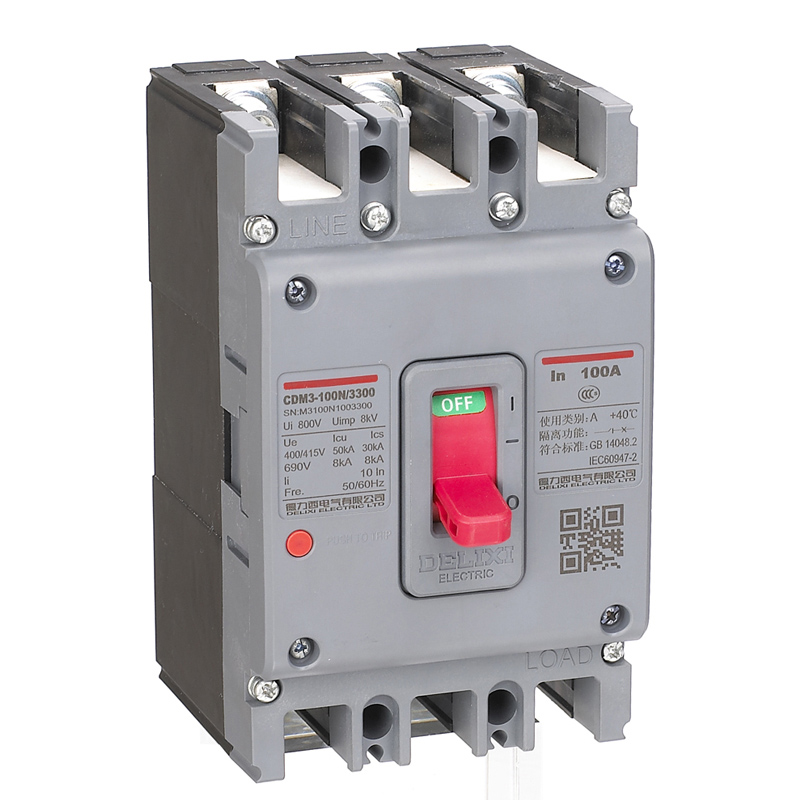

塑壳断路器的符号和参数含义如图:
其中N为企业特征代码，表示正泰，德力西则为CD，人民RM等等。
M代表塑壳;1为设计代号;125为壳架等级额定电流（不是断路器的额定电流)﹔S指的是标准分断能力特征代码，若为H则指较高型，R为限流型;后面的第一个3表示极数为3;第二个3表示脱扣器方式为复合脱扣器(过载保护和短路保护);最后两位为附件，00表示无附件。
In是断路器的额定工作电流，具体到这个断路器就是100A。
li是额定瞬时短路电流整定值，该断路器为10In.
可以理解为当发生短路故障，断路器电流达到额定电流的10倍时，断路器会瞬间动作跳闸。
Ui和Uimp分别是额定绝缘电压和额定冲击耐受电压。
额定绝缘电压可以理解为该断路器壳架能够正常使用的电压，超过该电压就有可能发生击穿。
额定冲击耐受电压可以理解为断路器可以耐受而不击穿的短时高电压。
f指的是工作频率，这里是工频50Hz。
CatA表示断路器的使用类别为A。
A表示没有专为短路情况下做选择性设计，即达到短路瞬时电流就跳闸，主要用于配电箱，常见的多是这类。
B表示为短路情况专门专门做了选择性设计，比如短路时短延时断开。
下面橘黄色的按钮是复位按钮，按—下断路器就会脱扣。
右侧部分的line和load分别指的是进线端和出线端。
中间部分的Ue是额定工作电压，就是实际电路中的电压，我们大多都是400V，690V的我没用过。lcu/lcs这两个分别是额定极限短路分断能力和额定运行短路分断能力。
可以看到在400V的时候，这两个数值分别是35KA和17.5KA，这个分断能力就是指断路器能安全切断故障电流的能力。极限短路分断能力就是能断开断路器的最大极限，极限分断后的断路器就不能再用了;而运行短路分断能力就是分断后，断路器还能迷续使用的能力。
