交流接触器的作用和原理交流接触器
1用途的分类
接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定星控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。接触嚣按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式和真空式两种。
2型号说明
(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。真空式交流接触器型号为CZ。
3电磁式交流接触器的结构和工作原理

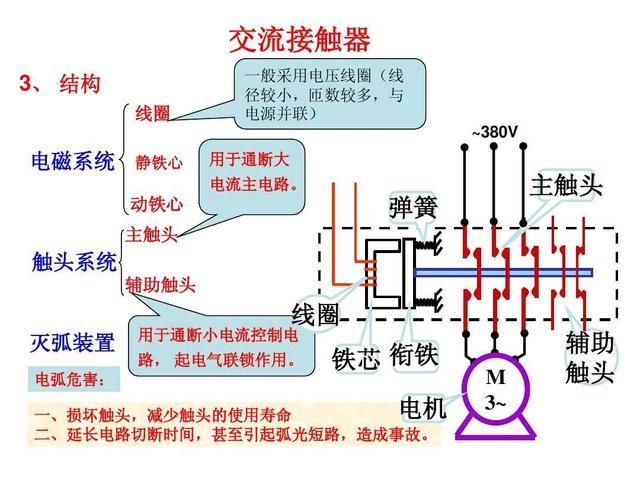

⑴结构:
接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统:电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统∶觖点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
③灭弧系统:灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧置，并配有强磁吹弧回路。
④其它部分:有绝缘外壳、弹簧、短路环、传动机构等。
(2)工作原理:
当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
4交流接触器的选用与运行维护
⑴选用:
①主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。
②接触器的电磁线圈额定电压有36V、110V、220V、380V等，电磁线圈允许在额定电压的80%~105%范围内使用。
⑵运行维护:
①运行中检查项目∶
1)通过的负荷电流是香在接触器额定值之内;
2)接触器的分合信号指示是否与电路状态相符;
3)运行声音是否正常，有无因接触不良而发出放电声;
4)电磁线圈有无过热现象，电磁铁的短路环有无异常。
5)灭弧罩有无松动和损伤情况;
6)辅助触点有无烧损情况;
7)传动部分有无损伤;
8)周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。
②维护:
在电气设备进行维护工作时，应—并对接触器进行维护工作。
1)外部维护:
a.清扫外部灰尘;
b．检查各紧固件是否松动，特别是导体连接部分，防止接触松动而发热;
2)触点系统维护:
a．检查动、静触点位置是否对正，三相是否同时闭合，如有问题应调节触点弹簧;
b．检查触点磨损程度，磨损深度不得超过1mm，触点有烧损，开焊脱落时，须及时更换;轻微烧损时，一般不影响使用。清理触点时不允许使用砂纸，应使用整形锉;
c．测量相间绝家电阻，阻值不低于10MQ;
d．检查辅助触点动作是否灵活，触点行程应符合规定值，检查触点有无松动脱落，发现问题时，应及时修理或更换。
3)铁芯部分维护:
a．清扫灰尘，特别是运动部件及铁芯吸合接触面间;
b.检查铁芯的紧固情况，铁芯松散会引起运行噪音加大;
c．铁芯短路环有脱落或断裂要及时修复。
4)电磁线圈维护:
a．测量线圈绝缘电阻;
b．线圈绝缘物有无变色、老化现象，线圈表面温度不应超过65°C;
c．检查线圈引线连接，如有开焊、烧损应及时修复。
5)灭弧罩部分维护:
a．检查灭弧置是否破损;
b．灭弧罩位置有无松脱和位置变化;
c．清除灭弧罩缝隙内的金属颗粒及杂物。
5真空交流接触器工作原理
真空接触器以真空为灭弧介质，其主触点密封在特制的真空灭弧管内。当操作线圈通电时，衔铁吸合，在触点弹簧和真空管自闭力的作用下触点闭合;操作线圈断电时，反力弹簧克服真空管自闭力使衔铁释放，触点断开。
