MRO-变频器什么时候需要制动电阻

2021-06-07

来源:丙通浏览次数:247

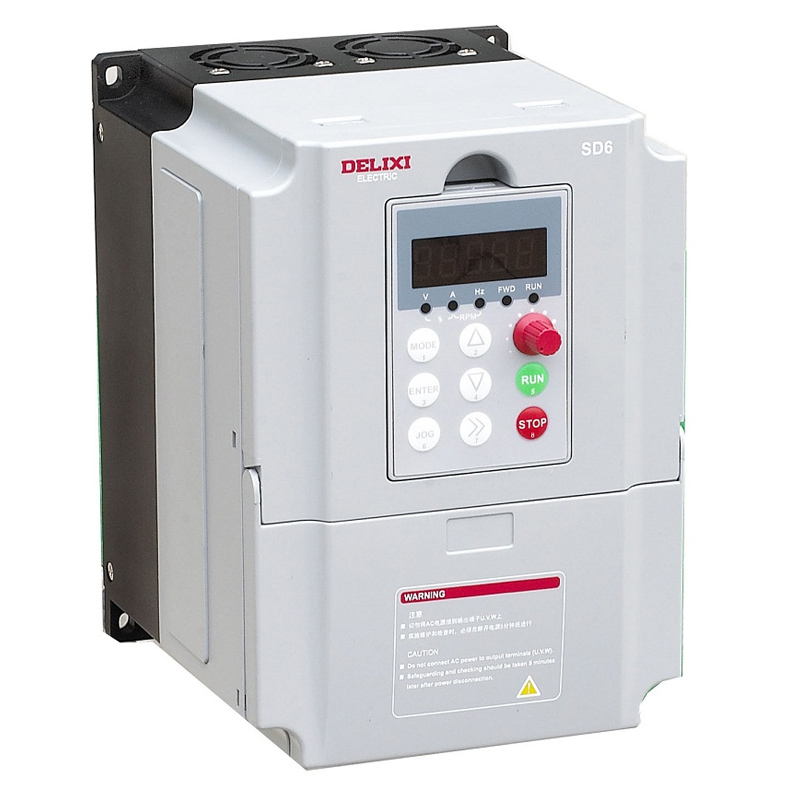

       变频器带动的电机在停机时,拖动的电机由于惯性作用不能及时停止转动,此时电机就相当于一个发电机,而发电机产生的电能会施加到变频器内部的模块上,将对变频器的模块造成损伤或者损毁,制动电阻就是用来消耗这部分电能的。



       正常情况下,变频器输出功率在7.5KVA以下的,制动电阻都是安装在变频器内部(内置);功率大于7.5KVA的变频器,制动电阻基本都是外置的。例如,台达变频器几百瓦的制动电阻也需要外置。

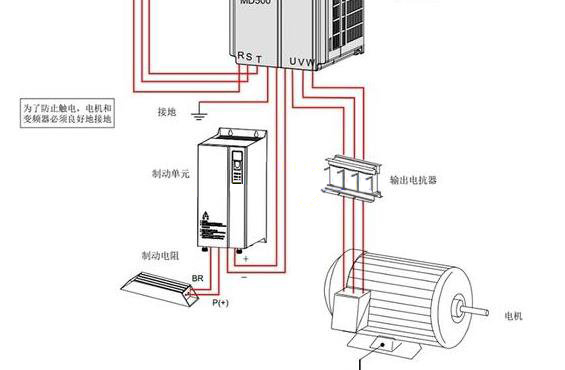

        制动电阻在制动时,电机的再生能量几乎全部消耗在制动电阻上,这里推荐一个计算公式:U×U/R=Pb,U为系统稳定制动的电压,(不同的系统U值不一样,380Vac系统一般取700V),Pb为制动电阻器的功率。变频器制动电阻是要根据输出功率、制动时间与制动次数来选择的。其中包括制动电阻的电阻值与制动电阻的功率;例如5.5KVA变频器外置制动电阻要求其电阻值为≥22Q,但制动电阻的功率在800W(瓦),这样大功率电阻体积大,并且它工作时会产生大量的热能,故它不能直接接在变频器旁边,安装它时充分考虑它的发热量而远离变频器。


       如果是55KVA变频器,其制动电阻的功率为5.5KW×2的两支电阻器串联组成,这样它的功率就是11KW了,并且推荐制动电阻器的电阻值≥5Q×2。它还需要用专业散热的轴流风机进行强制散热,且它两端的连接导线都是耐温导线。
