瑞士伟拓SDB-T插入式温度传感器
-
风道温度测量.
-
水道温度测量.
-
简单安全的安装方式
-
多种热敏电阻传感器可选，PT1000或PT100铂电阻可选
-
应用瑞士伟拓SDB-T插入式温度传感器
-
安装在送回风风道上，测量空调送回风温度
-
安装在空调箱体上，测量电加热器出风温度
-
可安装在热交换器上做为温度控制
-
代替防冻保护开关功能
瑞士伟拓SDB-T插入式温度传感器优异功能
SDB-T系列插入式温度传感器通过热敏电阻NTC、镍电阻和铂电阻PT来检测温度。提供了多种规格的热敏电阻和铂电阻供用户选择。热敏电阻是负温度系数的温度敏感元件，铂电阻或镍电阻是根据温度电阻的改变的敏感元件。
下表是传感器选型表，表中列出了兼容厂商信息。
产品名称——敏感元件——阻值表
SDB-Tn18 NTC-1.8k （在 25 °C时1.8k）Curve 5
SDB-Tn3 NTC-3k （在 25 °C时3k） Curve 6
SDB-Tn10 NTC-10k （在 25 °C时10k） Curve 24
SDB-Tn11 NTC-10k （在 25 °C时10k） Curve 7
SDB-Tn20 NTC-20k （在 25 °C时20k） Curve 20
SDB-Tn100 NTC-100k（在 25 °C时100k） Curve 9
SDB-Tp1 PT100
SDB-Tp2 PT1000
SDB-Tk5 NI1000 5000 ppm/K
瑞士伟拓SDB-T插入式温度传感器安装
插入式传感器可以直接安装在风道上，或配置AMI水道附件安装在水管路上。位置选择在温度能够被准确检测的区域。
安装在送风风道上，安装位置距离送风机2-3米处。安装在回风风道上，安装位置可以在回风风道任意处，一般在接近空调箱的回风风道上。
安装方法：在风道上开一个8mm的孔，然后把温度传感器探针插入到风道里面。用2个3mm长25mm的自攻螺丝 将外壳牢固的固定在风道上。
安装水路管道上，需要焊接一个G1/2的内螺纹管箍。把AMI附件直接拧入管箍内，然后插入传感器。
传感器有2个接线端子；信号线缆采用非屏蔽聚氯乙烯软护套2芯线缆，RVV-2x1.0mm。

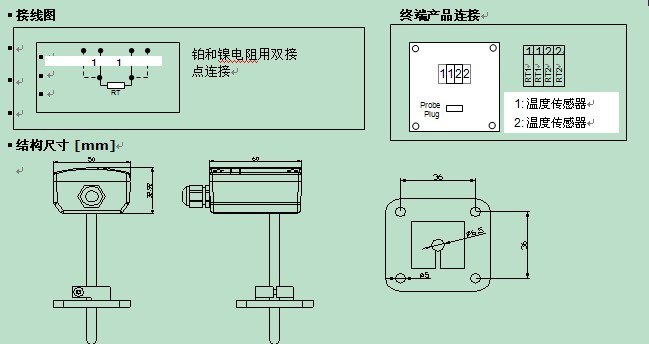

打开传感器盖子，按照接线图接线。
传感器需要两个线，通常用18ge的非屏蔽的双绞线
PT100, PT1000 和 NI1000 传感器为了连接有两个接线端子，用4根线可做温度补偿连接
