三丰脉冲信号转换端口PSU-200539 系列
三丰配件特点
• 与正玄波信号输出的光栅尺一起使用。
• 正交信号输出 (达到 EIA 标准 RS422-A)。
• 报警功能用于对检测器中的断线或短路，以及检测器输入信号中的超速及波动错误进行检测。
性能参数
货号539-005 轴数1
分割数4, 8, 10, 20, 40, 80, 100 或 200 (可转换)
功能分区设置、最小边缘间隔设置、LED 警告、
警告输出模式更换、显示原点检测的 LED、
用于显示低电源电压警告的 LED
电源5V DC ±5% 功耗200mA
AT203 光栅尺539 系列 — 标准型
特点
• 封闭式增量光栅尺在NC 机床反馈系统上使用。
• 能够直接与NC 机床连接。
技术参数
有效测量范围: 100 - 6000mm
20ºC 时精度:
100 - 1500mm (3+3L/1000)μm
1600 - 3000mm (5+5L/1000)μm
3250 - 6000mm (5+8L/1000)μm
L = 有效测量范围 (mm)
输出波形: 两路90º 相位差正交信号
最大响应速度: 11-120m/min.
分辨率: 0.1, 0.5, 1μm
参考点间距: 50mm
尘／水防护等级: 达到IP53 防护标准、
数控系统的应用
这种光栅尺是适合广泛应用的高精度直线测量系统，其设计初衷就是为了满足包括测量仪、工具
机、光学器件、数据设备、工业机器人等精密电机及设备测量的需要。适合的系统有两种：分别为具有高耐用性和抗震性的AT 系列以及超轻便的ST 系列。AT 系列的高精度玻璃光栅尺和检测头装在铝盒中，得到有效保护；ST 系列为将光栅尺和检测头分离的敞开式光栅尺。

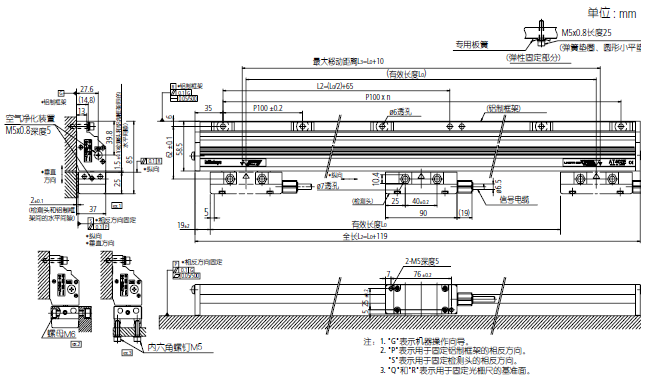

AT216-T / AT216-TL 光栅尺539 系列 — 细长封闭型
特点
• 细长封闭型增量光栅尺适用于NC 机床的反馈系统。
• 可直接连至NC 机床。
技术参数
有效测量范围: 100 - 1500mm
20ºC 时精度: (5+5L/1000) μm
L = 有效测量范围 (mm)
输出波形: 两路90º 相位差正交信号
信号输出间距: 20μm
最大响应速度: 48m/min: AT216-T
50m/min: AT216-TL
分辨率: 5μm: AT216-T
1μm: AT216-TL
参考点间距: 50mm
尘／水防护等级: 达到IP53 防护标准
